Pumpenreparatur mit WEICON 2K-Epoxidharz-Systemen
Pumpen in industriellen Anwendungen sind vielfältigen und hohen Belastungen ausgesetzt. Hierzu zählen insbesondere Abrasion durch feststoffhaltige Medien, Korrosion infolge chemisch aggressiver Fluide, Kavitation, Erosion sowie mechanischer Verschleiß an Gehäusen, Laufrädern und innenliegenden Funktionsflächen.
Mit WEICON 2-Komponenten-Epoxidharz-Systemen können beschädigte Bauteilbereiche gezielt und wirtschaftlich instand gesetzt werden. Die Systeme ermöglichen sowohl den materialgerechten Wiederaufbau von Oberflächen als auch eine dauerhafte, hochbelastbare Schutzbeschichtung. Dadurch werden die ursprüngliche Funktionalität, die Betriebssicherheit sowie die Lebensdauer der Pumpe nachhaltig verbessert. Gleichzeitig lassen sich Wartungsintervalle verlängern und ungeplante Stillstandszeiten signifikant reduzieren.
Typische Schadensbilder an Pumpen
In der Industrie treten vor allem diese Schäden an Pumpen auf:

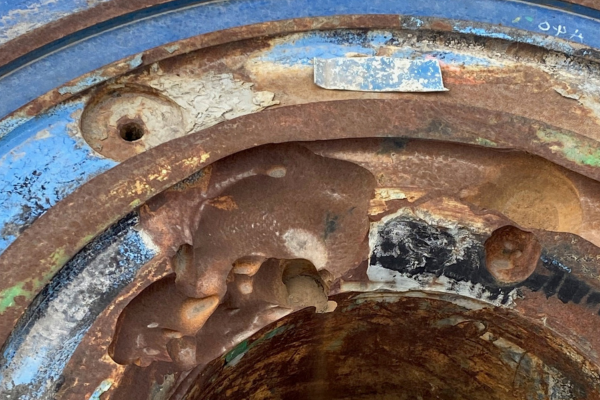

Abgetragene oder erodierte Innenflächen

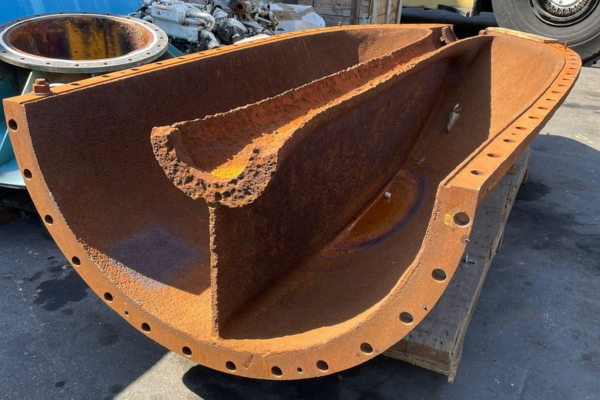

Kavitations- und Korrosionsschäden

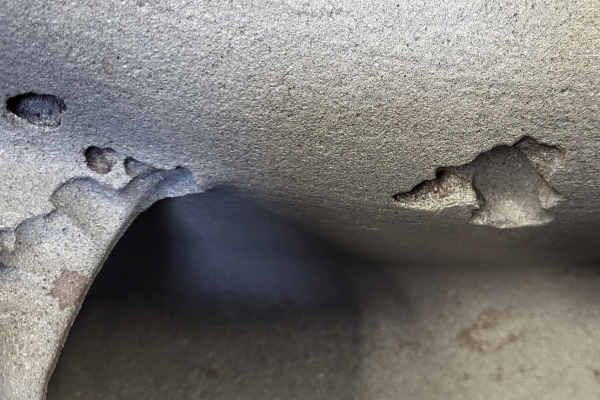

Beschädigte Gehäusekonturen

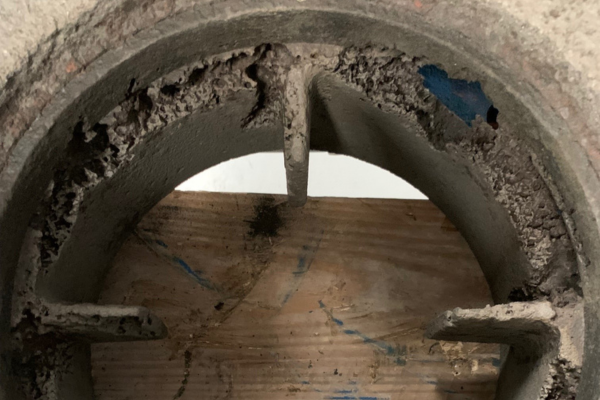

Materialverlust an Guss- und Metalloberflächen

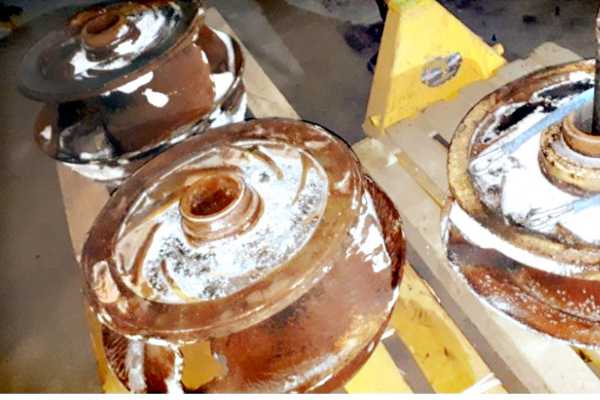

Verschleiß an medienberührten Flächen

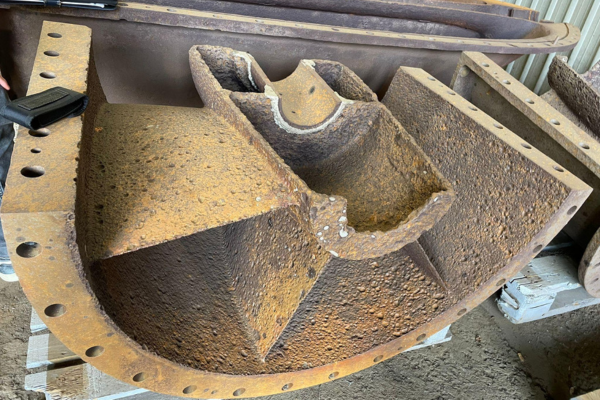

Ungleichmäßige Oberflächen mit Strömungsnachteilen
Solche Schäden lassen sich durch einen abgestimmten Systemaufbau instand setzen: Oberflächen werden vorbereitet, Fehlstellen aufgefüllt, Konturen wiederhergestellt und anschließend mit verschleißfesten Deckschichten geschützt.
Pumpenbeschichtung für anspruchsvolle Reparaturen
Insbesondere keramisch gefüllte Epoxidharz-Beschichtungen zeichnen sich durch eine hohe Härte und exzellente Verschleißfestigkeit aus. Sie bieten einen zuverlässigen Schutz gegenüber abrasiven und korrosiven Einflüssen und tragen durch ihre glatte, strömungsoptimierte Oberfläche zur Verbesserung der hydraulischen Effizienz im Pumpensystem bei. Darüber hinaus können durch die Reduzierung von Reibungsverlusten Energieeinsparpotenziale realisiert werden.
Die Epoxidsysteme eignen sich für Pumpen in Bereichen mit hoher mechanischer und chemischer Beanspruchung, etwa in der Abwassertechnik, chemischen Verarbeitung, im Bergbau sowie in der Öl- und Gasindustrie. Sie sind für unterschiedliche Pumpentypen einsetzbar, darunter Kreiselpumpen, Membranpumpen und Zahnradpumpen. Besonders relevant sind Anwendungen mit abrasiven Medien, korrosiven Umgebungen, Feststoffanteilen oder Sand-Wasser-Gemischen.
Vorteile einer Pumpen-Reparatur mit WEICON Beschichtungssystemen
1. Minimierung von Stillstandszeiten und schnelle Wiederinbetriebnahme von Pumpen
Bei prozesskritischen Industriepumpen ermöglichen keramisch gefüllte Reparatur- und Beschichtungssysteme eine schnelle Instandsetzung verschlissener oder korrodierter Komponenten. Durch kurze Verarbeitungs- und Aushärtezeiten können Wartungsfenster verkürzt, ungeplante Stillstände reduziert und die Verfügbarkeit der Pumpenanlage erhöht werden.
2. Reduzierung von Instandhaltungs- und Lebenszykluskosten
Die Reparatur von Pumpengehäusen, Laufrädern, Verschleißringen, Diffusoren und anderen pumpenspezifischen Komponenten ist häufig wirtschaftlicher als deren Austausch. Durch die Wiederherstellung von Oberflächen und Passungen sowie den vorbeugenden Schutz vor weiterem Verschleiß können die Standzeiten verlängert und die Lebenszykluskosten der Pumpe nachhaltig gesenkt werden.
3. Erhöhter Verschleiß- und Korrosionsschutz
Pumpen sind häufig abrasiven Feststoffen, Kavitation, Erosion sowie korrosiven Medien ausgesetzt. Keramisch verstärkte Beschichtungen bilden eine hoch belastbare Schutzschicht mit ausgezeichneter Abrasions- und Erosionsbeständigkeit. Gleichzeitig schützt die Beschichtung die metallischen Oberflächen vor Korrosion und chemischem Angriff durch saure, alkalische oder andere aggressive Fördermedien.
4. Verbesserung der hydraulischen Effizienz
Die Beschichtung erzeugt eine glatte, strömungsoptimierte Oberfläche innerhalb der medienberührten Bereiche der Pumpe. Dadurch werden Oberflächenrauigkeiten, Strömungsverluste und Turbulenzen reduziert. Dies kann zu einer Verbesserung des hydraulischen Wirkungsgrades, einer Erhöhung der Förderleistung sowie zu einem geringeren Energieverbrauch führen. Darüber hinaus können durch die Wiederherstellung der ursprünglichen Geometrie verschlissener Komponenten Leistungsverluste kompensiert werden.
5. Schutz vor Kavitation, Erosion und chemischer Belastung
Kavitationsschäden gehören zu den häufigsten Ursachen für Leistungsabfall und vorzeitigen Verschleiß bei Pumpen. Keramische Beschichtungssysteme erhöhen die Widerstandsfähigkeit der Oberflächen gegenüber Kavitationserosion, Erosionsverschleiß und chemischen Angriffen. Dadurch wird die Betriebssicherheit erhöht und die Lebensdauer kritischer Pumpenkomponenten verlängert.
6. Hohe Temperatur- und Chemikalienbeständigkeit
In vielen industriellen Anwendungen fördern Pumpen Medien bei erhöhten Temperaturen oder unter chemisch anspruchsvollen Bedingungen. Keramisch gefüllte Beschichtungen zeichnen sich durch eine hohe thermische Stabilität sowie eine ausgezeichnete Beständigkeit gegenüber einer Vielzahl von Chemikalien aus. Dadurch eignen sie sich für den Schutz von Pumpen in der chemischen Industrie, Wasserwirtschaft, Energieerzeugung sowie in Bergbau- und Prozessanwendungen.
Typischer Reparatur- und Beschichtungsablauf einer Pumpe

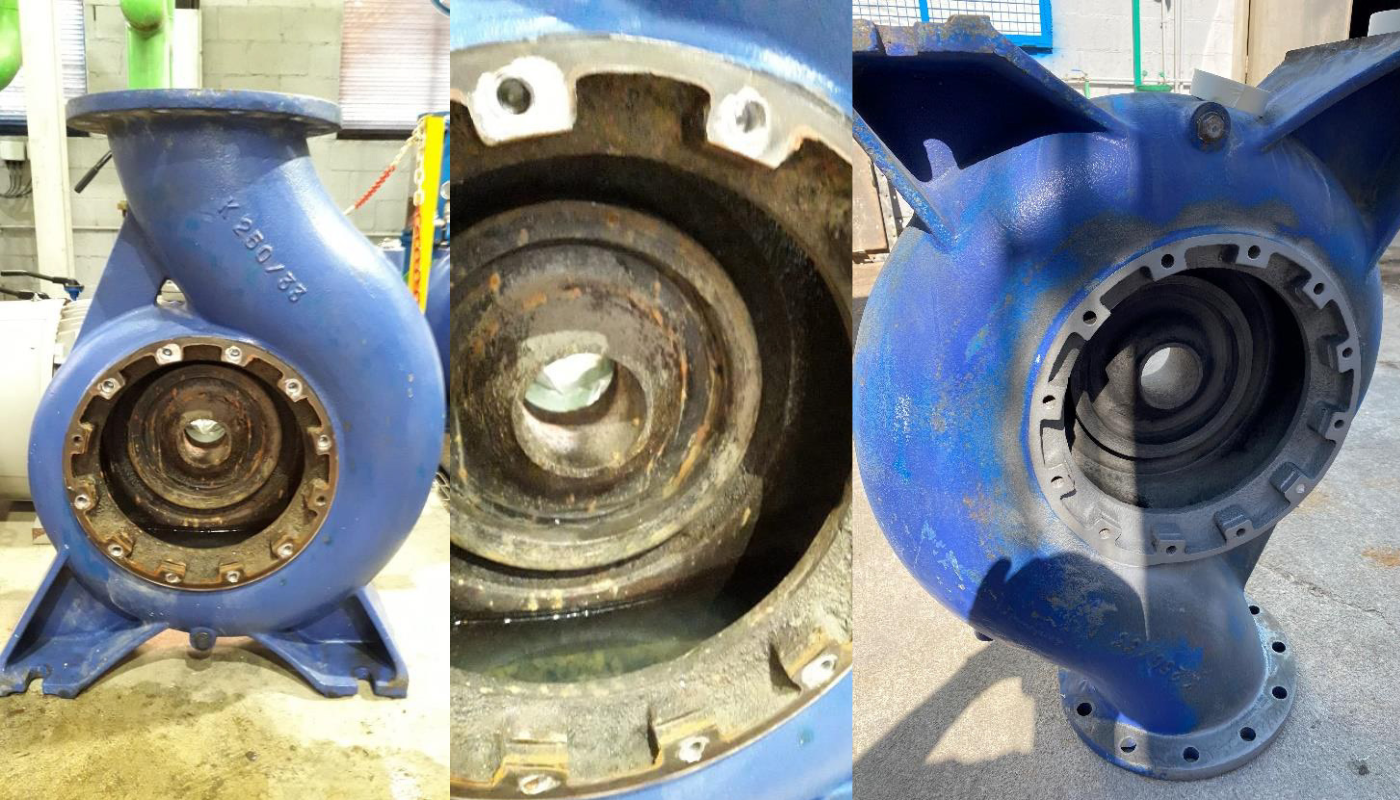

1. Oberflächenvorbereitung – Grundlage für eine dauerhafte Beschichtung
Die Qualität der Oberflächenvorbereitung ist der entscheidende Faktor für die langfristige Leistungsfähigkeit und Haftfestigkeit des Beschichtungssystems. Insbesondere bei Pumpengehäusen, Laufrädern, Diffusoren und anderen medienberührten Komponenten muss die Oberfläche sorgfältig vorbereitet werden.
Der Untergrund sollte zunächst von Altbeschichtungen, Korrosion, Ablagerungen und sonstigen Verunreinigungen befreit werden. Anschließend erfolgt das Strahlen der Oberfläche auf den geforderten Reinheitsgrad (empfohlen: Sa 2½ nach ISO 8501-1) mit einem geeigneten Oberflächenprofil für die mechanische Verankerung des Beschichtungssystems.
Nach dem Strahlen ist die Oberfläche gründlich zu reinigen, beispielsweise mit dem WEICON Sprühreiniger S, um Staub, Öle, Fette und andere Rückstände vollständig zu entfernen.
Eine besondere Bedeutung kommt der Überprüfung der Oberflächenkontamination durch wasserlösliche Salze zu. Gerade bei Pumpen aus Kühlwasser-, Meerwasser-, Bergbau-, Entsalzungs- oder Abwasseranwendungen können Chloride, Sulfate und Nitrate auf der Oberfläche verbleiben und später zu vorzeitigem Haftungsverlust oder Unterwanderungskorrosion führen. Daher wird empfohlen, vor Beginn der Beschichtungsarbeiten einen Bresle-Test gemäß ISO 8502-6 und ISO 8502-9 durchzuführen, um die Salzbelastung der Oberfläche zu bestimmen. Werden die zulässigen Grenzwerte überschritten, ist eine zusätzliche Oberflächenreinigung erforderlich. Eine fachgerecht vorbereitete Oberfläche bildet die Voraussetzung für eine dauerhaft belastbare Reparatur und Beschichtung.
2. Schadensbeseitigung und Wiederherstellung der ursprünglichen Pumpengeometrie

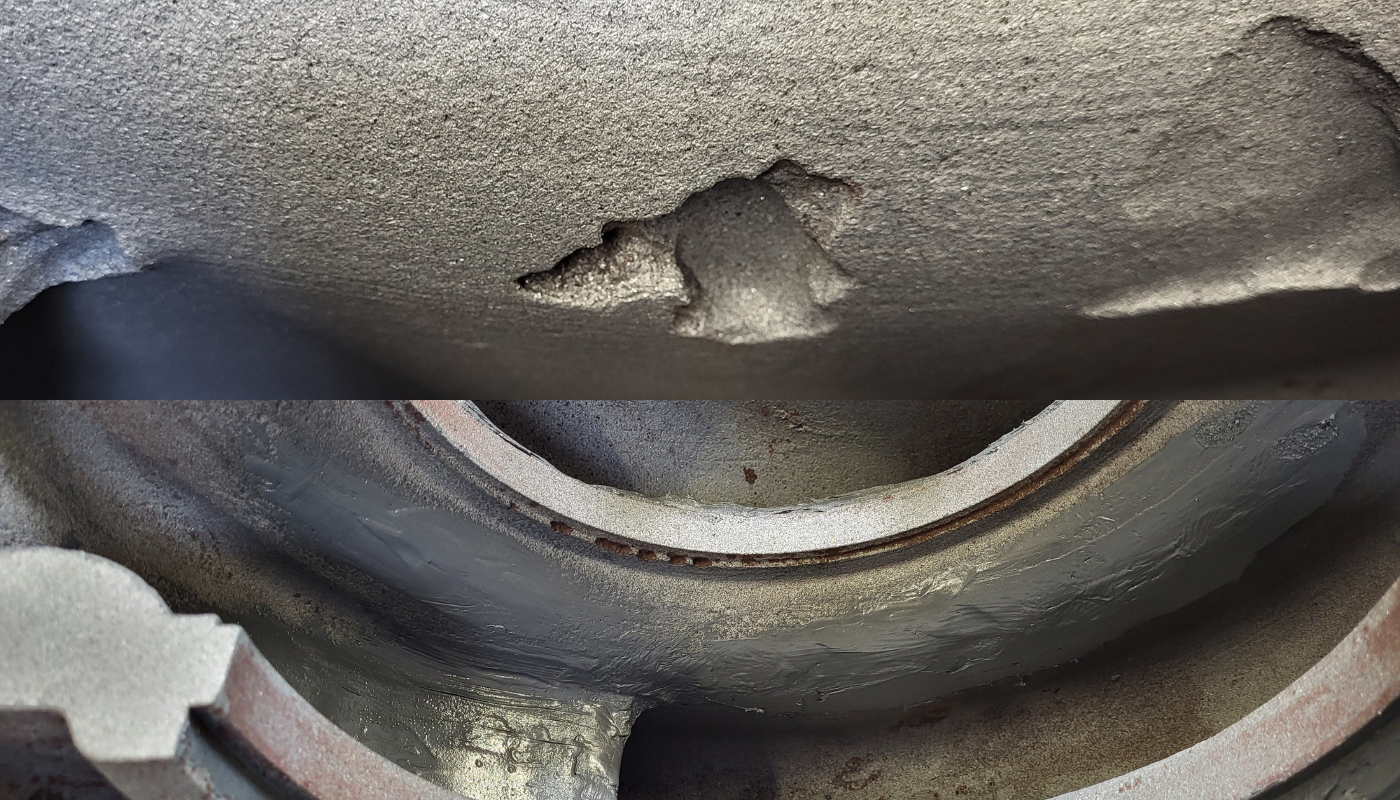

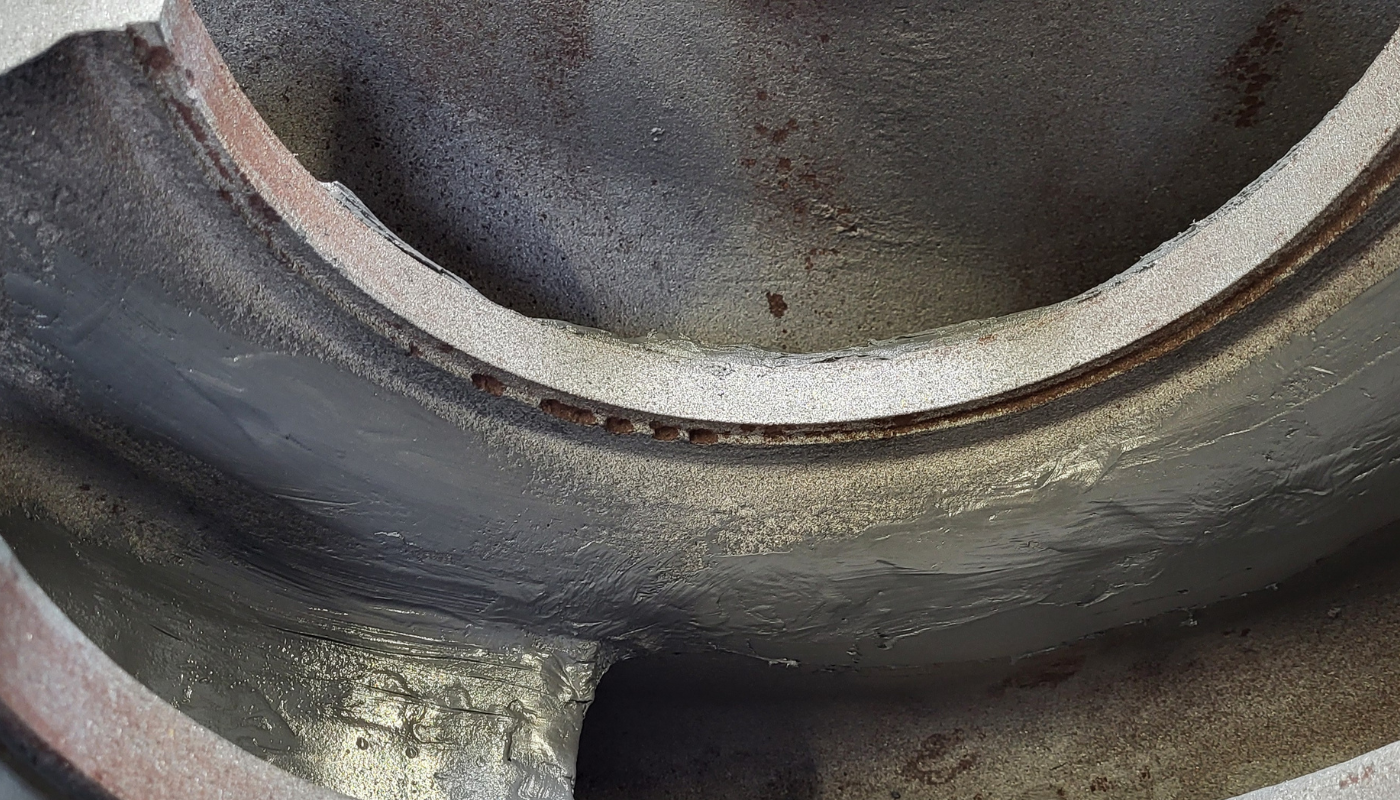

Nach der Oberflächenvorbereitung werden vorhandene Schäden wie Kavitationserosion, Korrosionsangriffe, Ausbrüche, Lochfraß, Erosionsschäden oder mechanische Beschädigungen instandgesetzt.
Abhängig von Schadensbild und Belastung kommen unterschiedliche WEICON Reparatursysteme zum Einsatz:

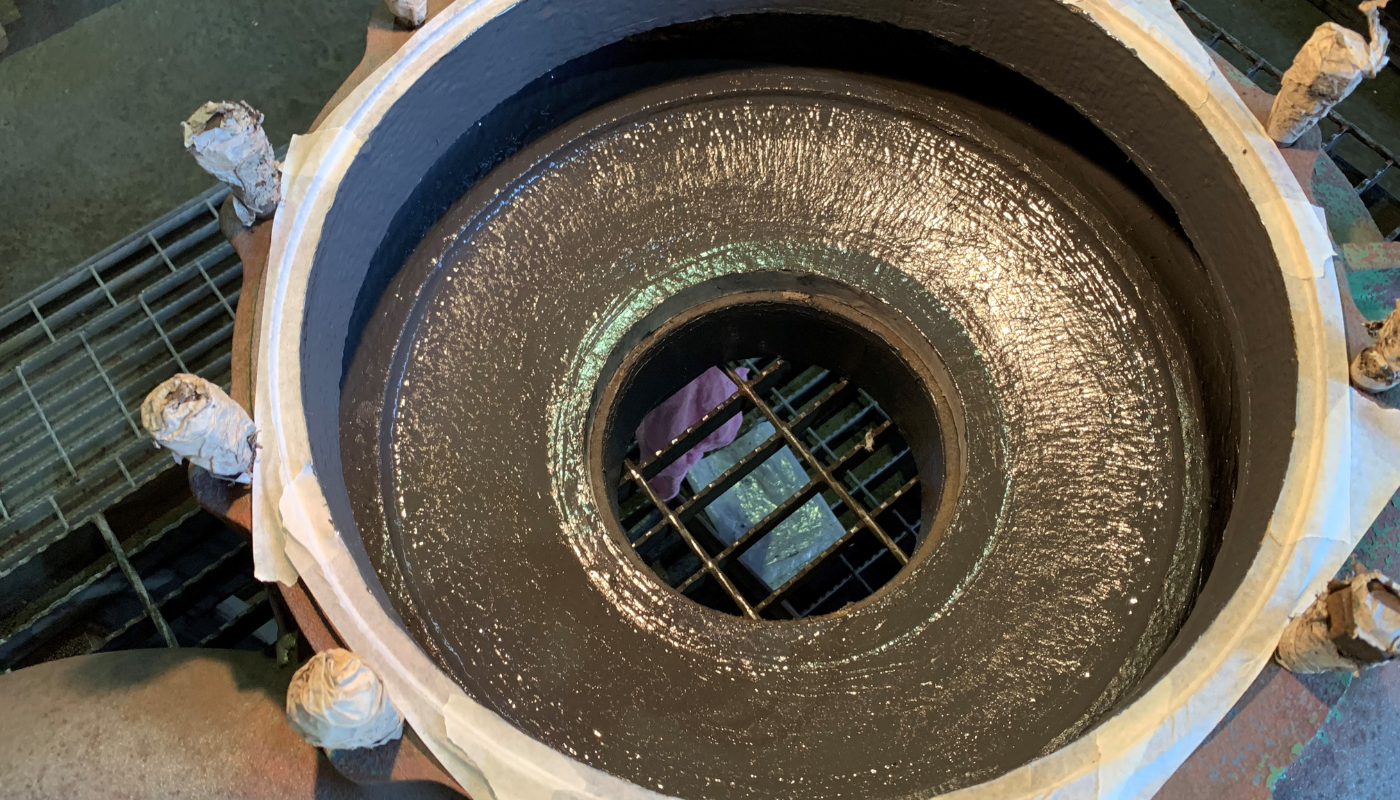

- WEICON HB 300 zur Reprofilierung, Egalisierung und zum Aufbau verschlissener Oberflächen
- WEICON A zum Füllen größerer Fehlstellen, Ausbrüche und Korrosionsschäden
- WEICON WR2 zur Wiederherstellung stark beanspruchter Bereiche mit hoher Abrasions- und Erosionsbelastung

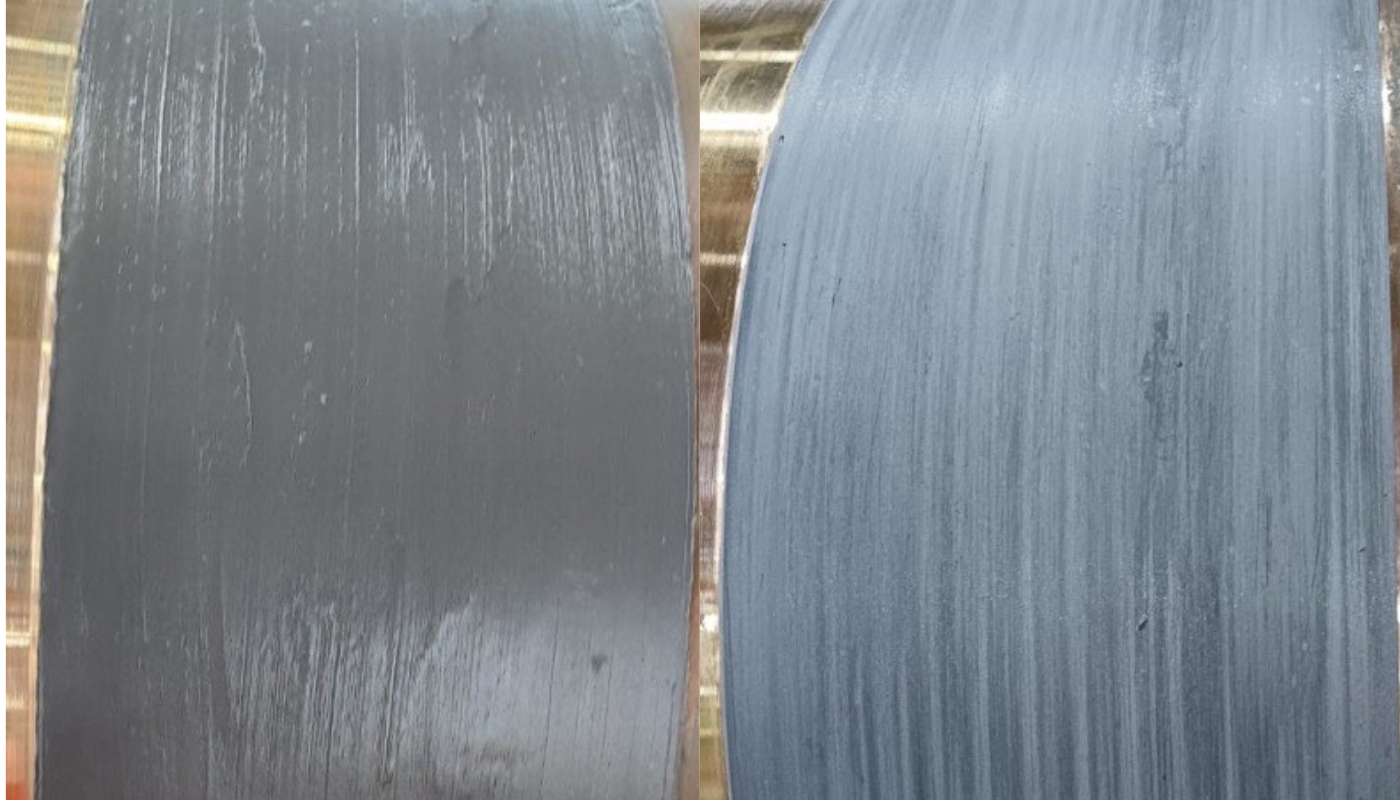

3. Schleifen und Feinprofilierung
Nach der Aushärtung der Reparaturwerkstoffe werden die aufgebauten Bereiche mechanisch bearbeitet und an die ursprüngliche Bauteilgeometrie angepasst. Das Augenmerk liegt hierbei auf:
- Strömungsflächen im Pumpengehäuse
- Schaufelprofilen von Laufrädern
- Ein- und Austrittsbereichen
- Diffusoren und Leitapparaten
Eine präzise Oberflächenbearbeitung reduziert Strömungsverluste, Turbulenzen und lokale Verwirbelungen und schafft optimale Voraussetzungen für die nachfolgende Verschleißschutzbeschichtung.
4. Endbeschichtung als Verschleiß-, Korrosions- und Kavitationsschutz

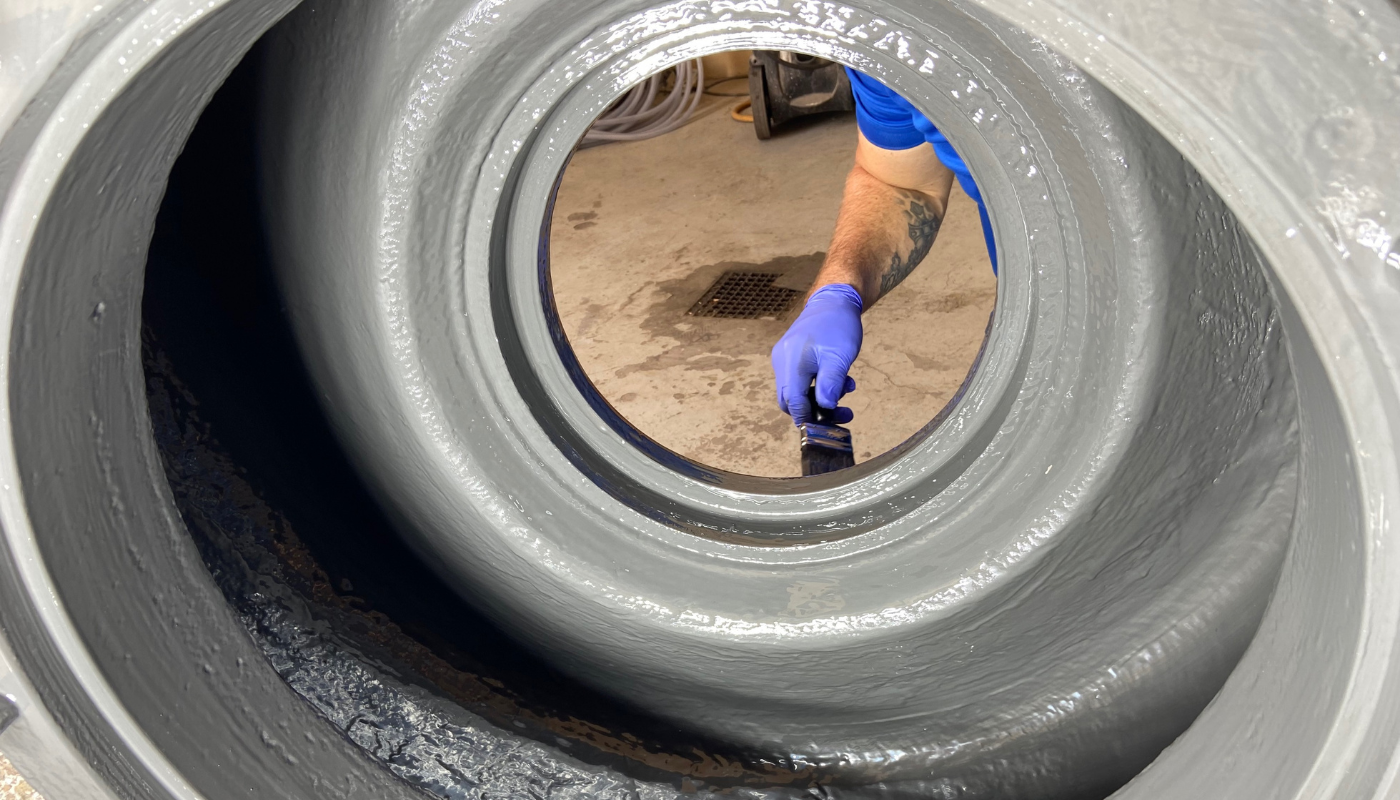

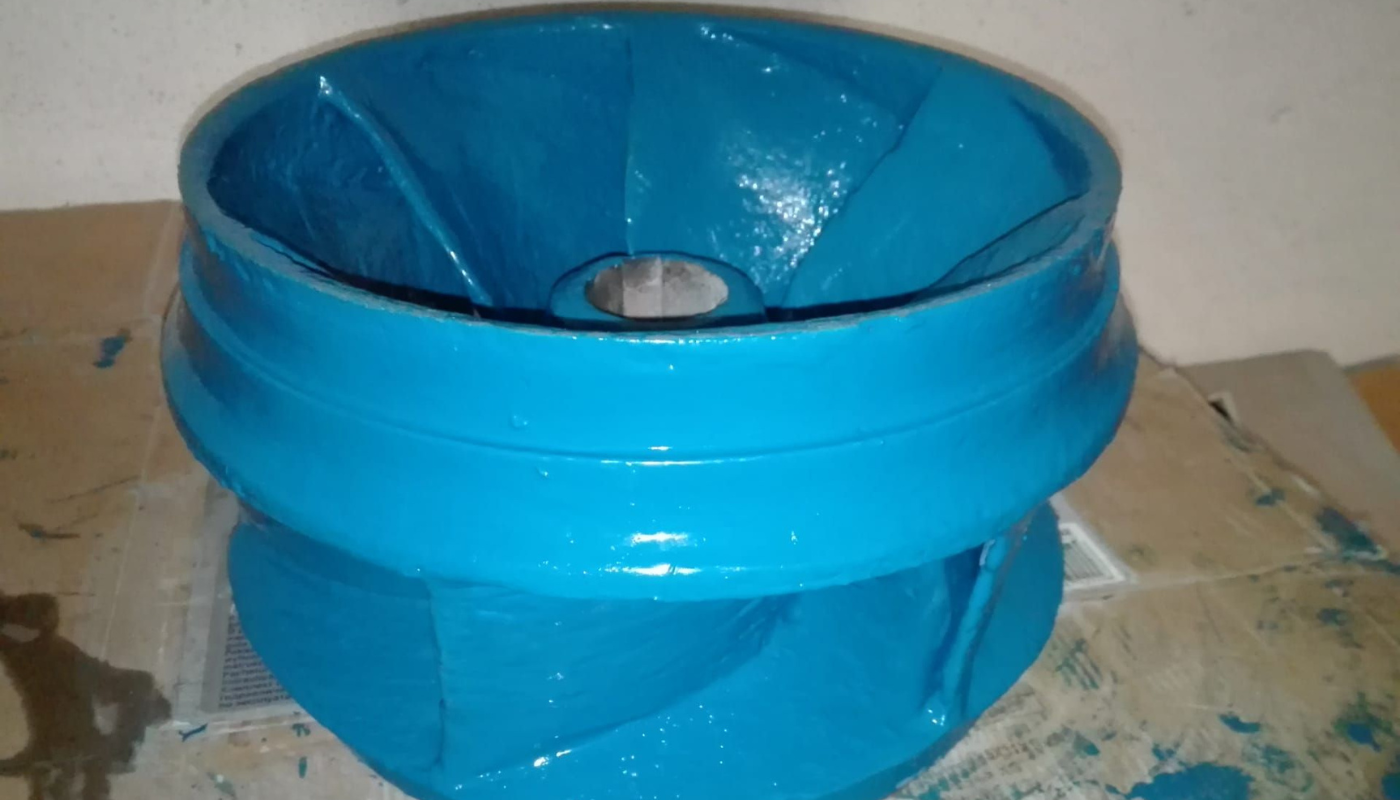

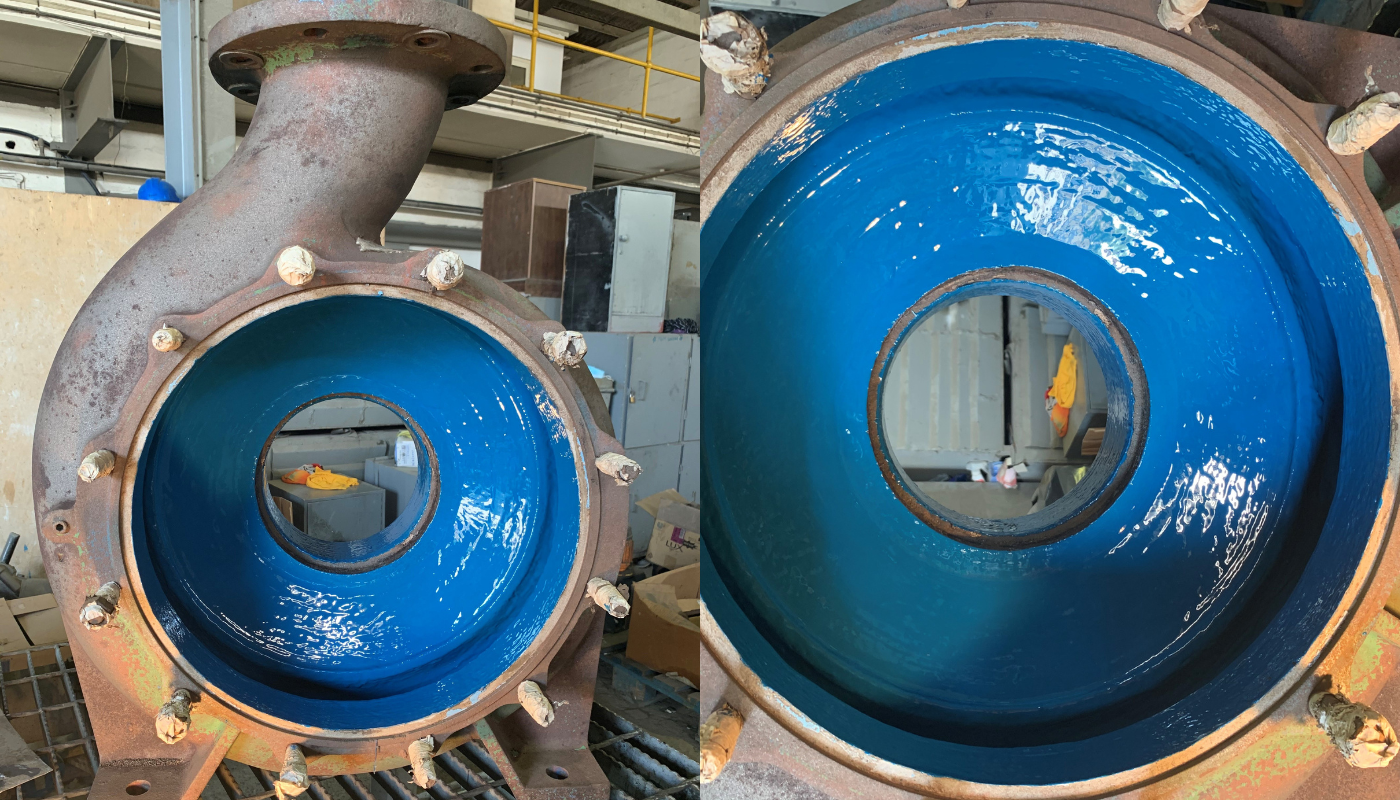

Nach Abschluss der Reparaturarbeiten wird die gesamte medienberührte Oberfläche mit einer keramisch verstärkten Schutzbeschichtung versehen.
Hier kommen insbesondere folgende Systeme zum Einsatz:

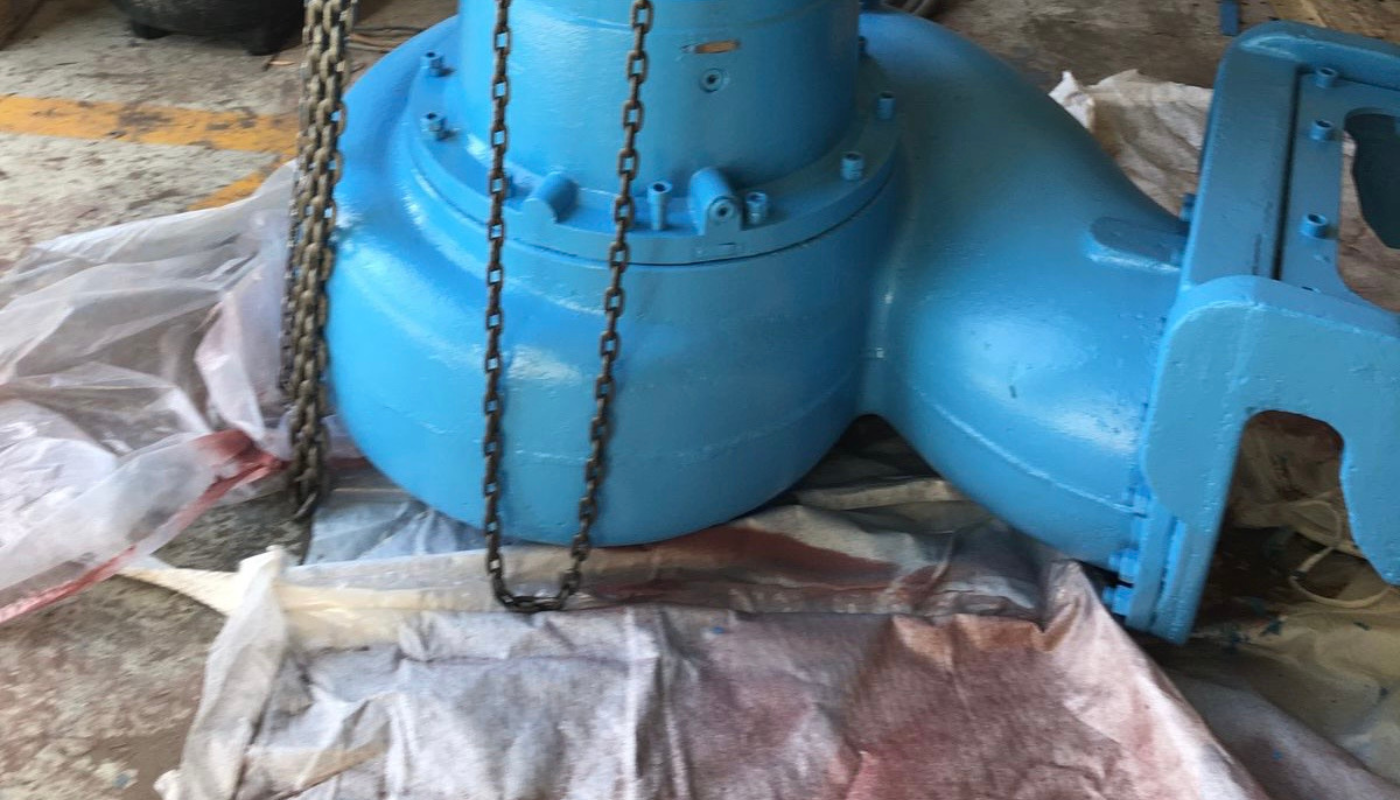

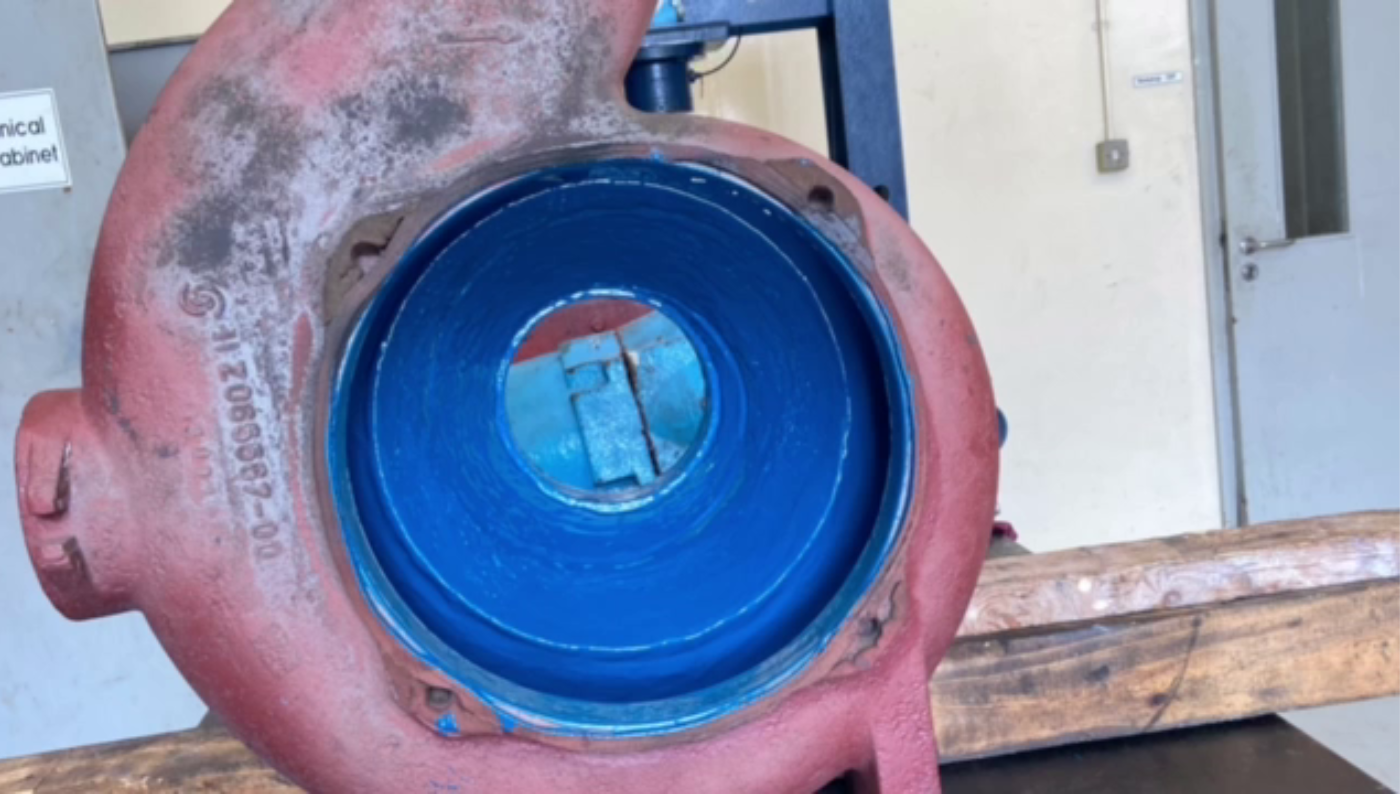

- WEICON Keramik BL für den Schutz gegen Korrosion, Kavitation und moderate Abrasionsbelastung

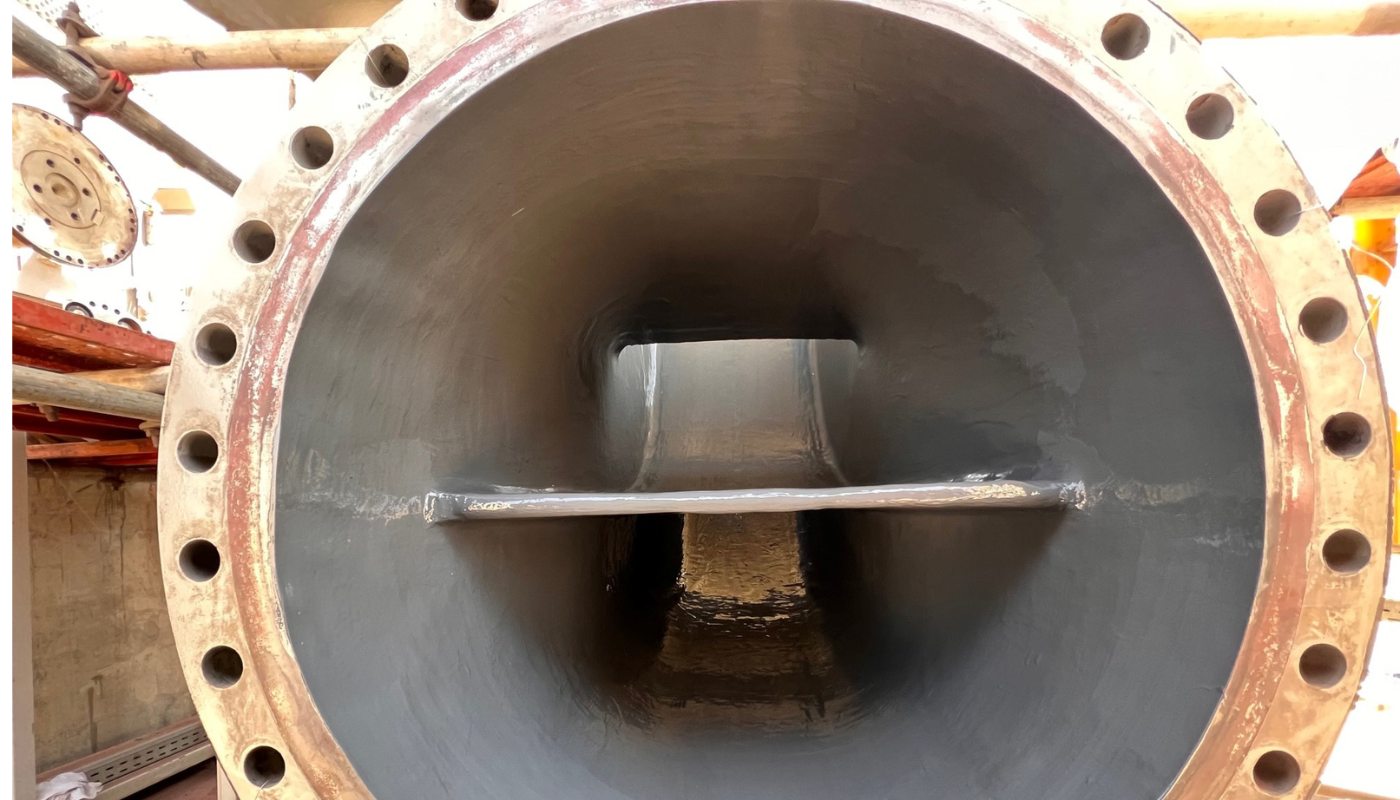

- WEICON Keramik HC 220 für Anwendungen mit extremem Abrasions- und Erosionsverschleiß, beispielsweise in Bergbau-, Schlamm-, Sand-, Erz-, Asche- oder Zementförderanwendungen
Die Beschichtung bildet eine hochdichte Schutzbarriere gegen Korrosion und chemische Angriffe sowie eine widerstandsfähige Oberfläche gegen Kavitation, Erosion und Abrasion. Gleichzeitig wird durch die glatte Oberflächenstruktur die hydraulische Effizienz der Pumpe unterstützt.
5. Mehrschichtsystem mit visueller Verschleißkontrolle

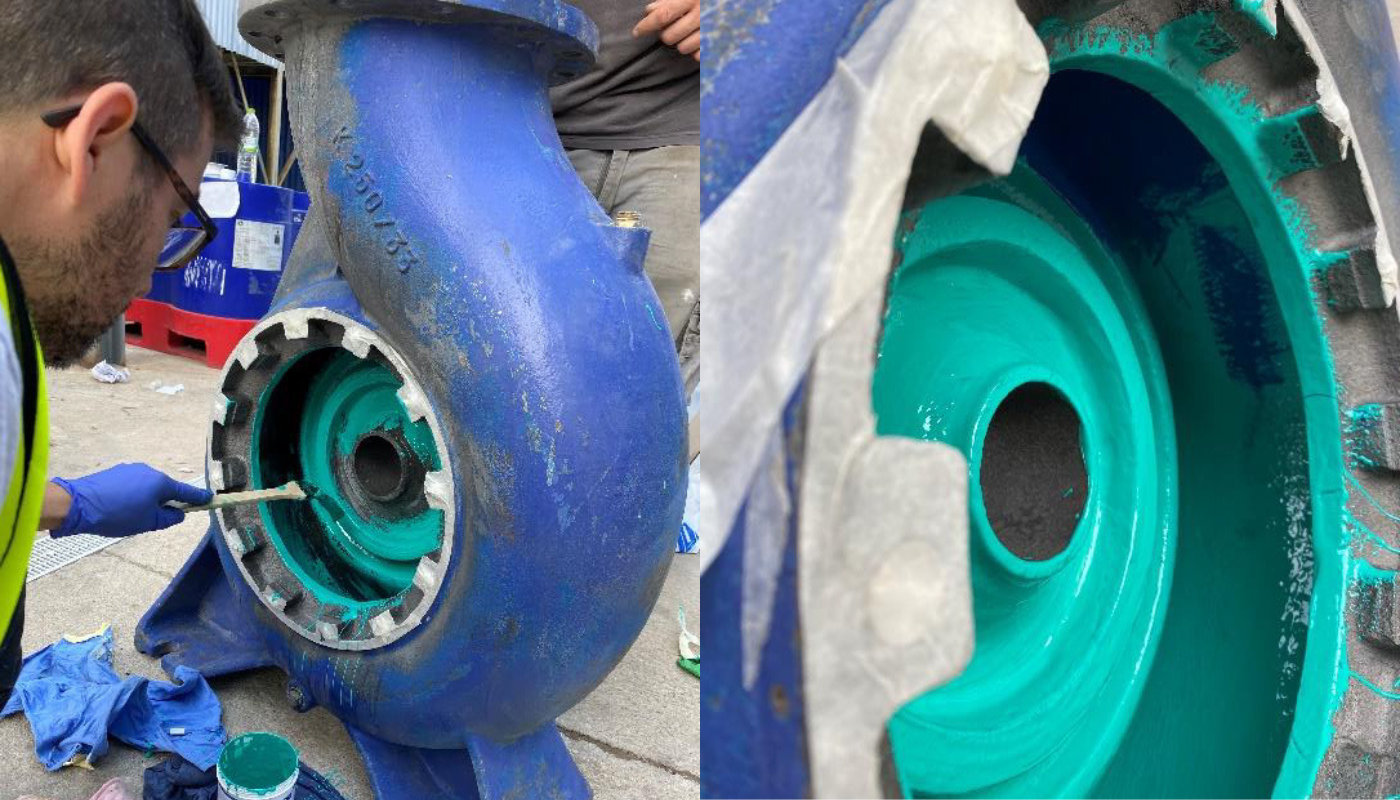

Für Pumpenanwendungen mit besonders viel Abrieb und Verschleiß kann ein mehrschichtiger Beschichtungsaufbau verwendet werden. Hierbei wird zwischen Reparaturschicht und Endbeschichtung eine zusätzliche Lage aus WEICON GL-S eingebracht. Durch die Verwendung unterschiedlicher Farbtöne entsteht ein visuelles Verschleißindikatorsystem.
Während des Betriebs können Wartungsteams den Zustand der Beschichtung schnell beurteilen. Sobald die darunterliegende Kontrastschicht sichtbar wird, kann eine rechtzeitige Instandhaltungsmaßnahme geplant werden, bevor Schäden am Grundwerkstoff oder an der Pumpengeometrie entstehen.
Dies erhöht die Planungssicherheit, reduziert ungeplante Stillstände und unterstützt eine zustandsorientierte Instandhaltung von Pumpensystemen.

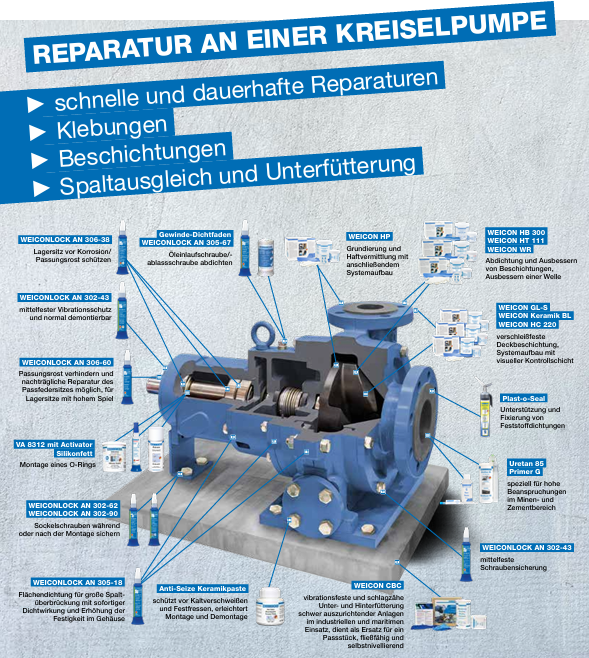

WEICON Produkte für Pumpenbeschichtungen
WEICON

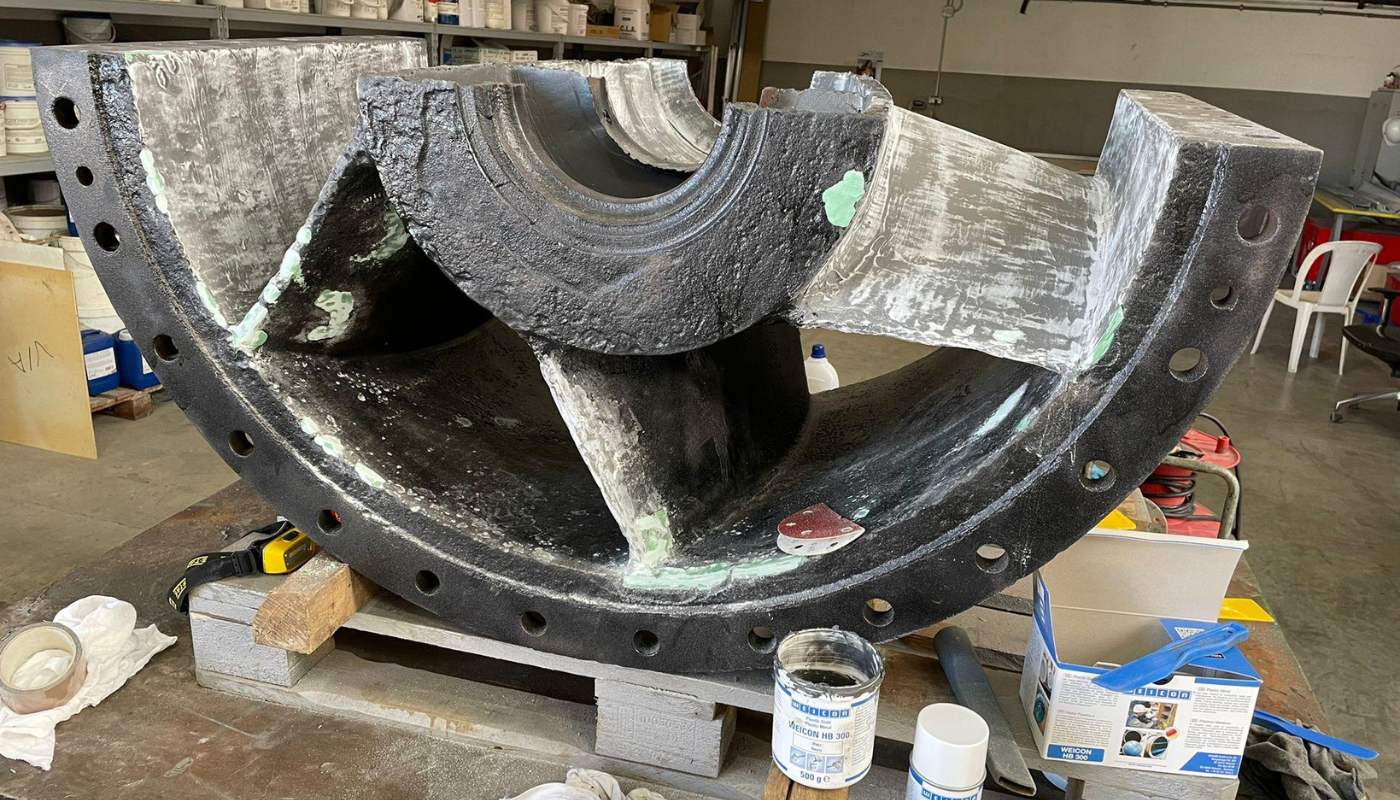

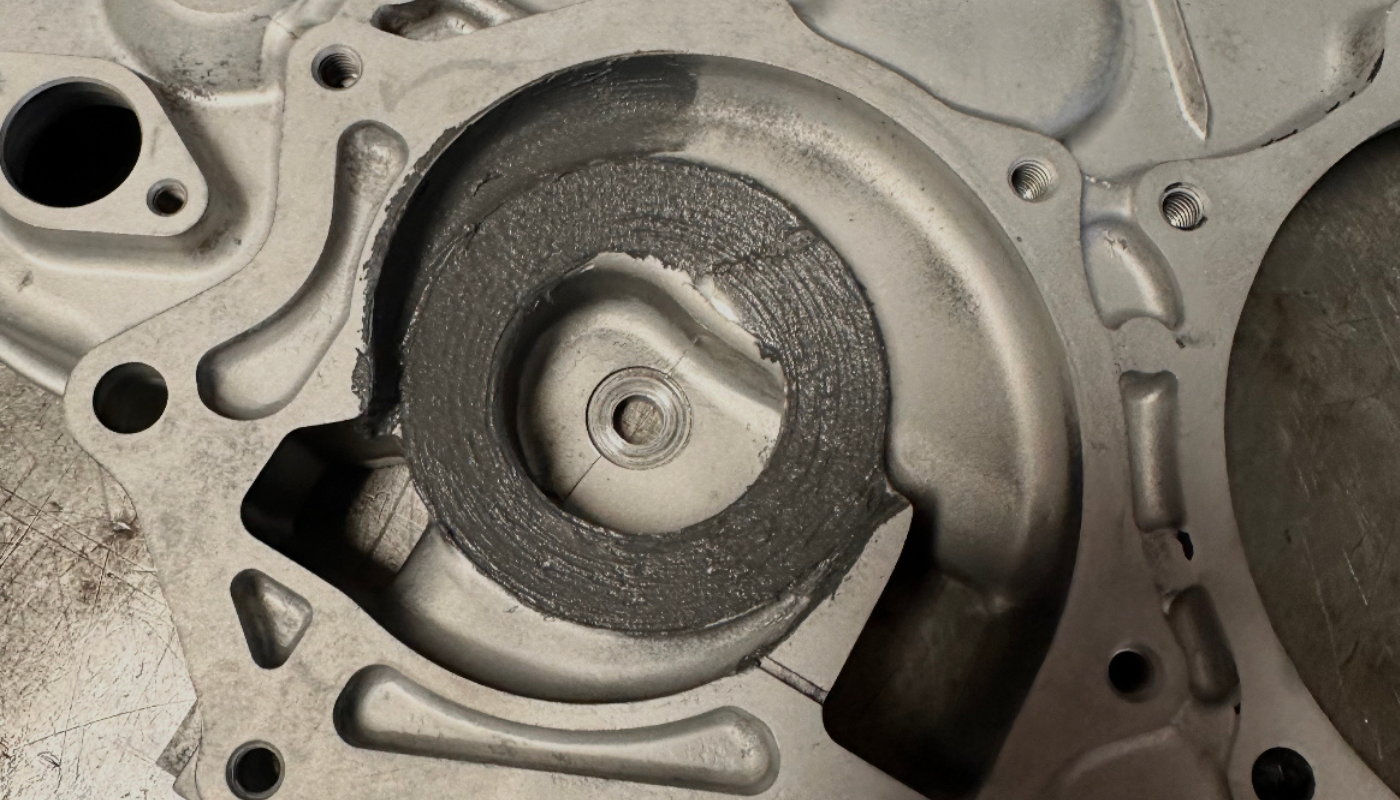

HB 300

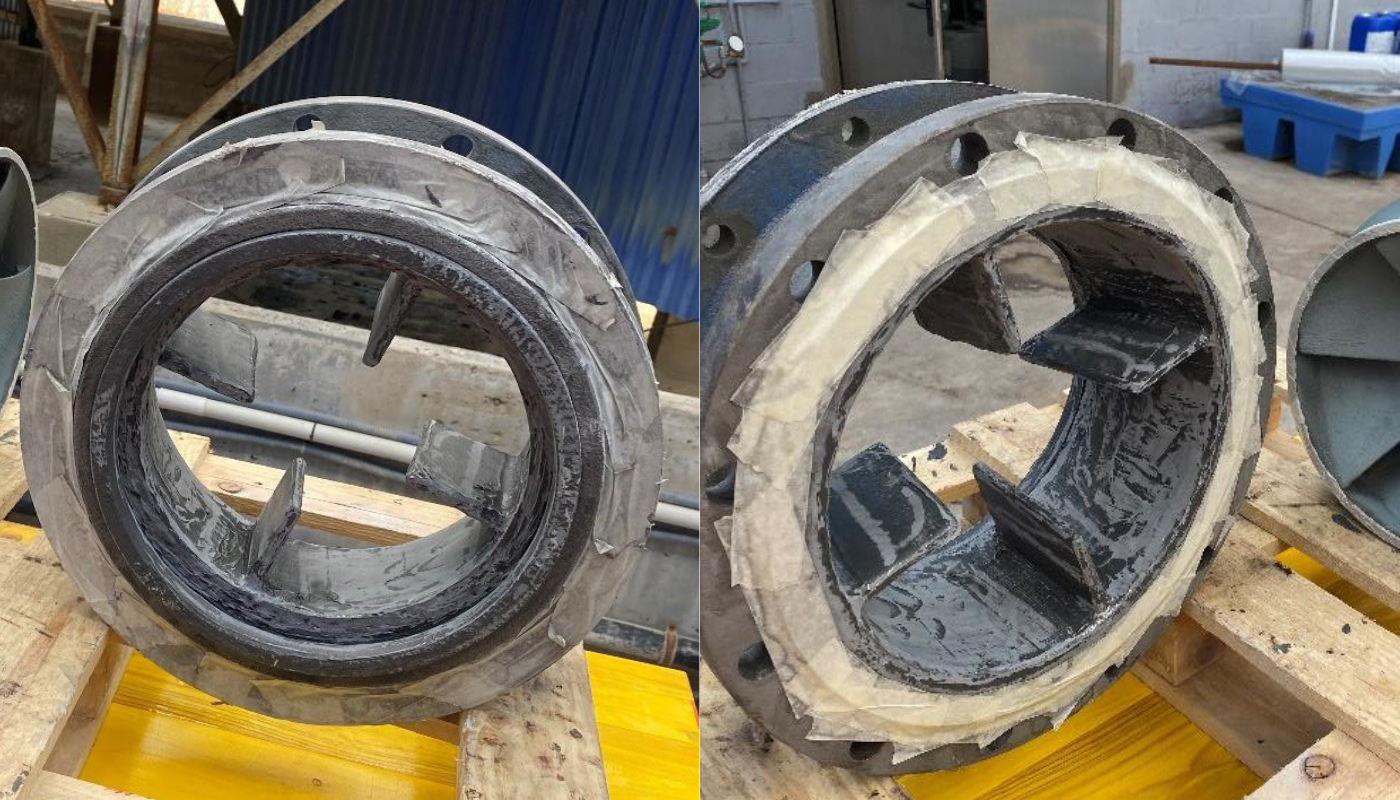

Für den Aufbau von Fehlstellen, den Ausgleich ungleichmäßiger Oberflächen sowie die Instandsetzung von Kavitations- und Korrosionsschäden. HB 300 wird bei vielen Pumpenreparaturen als zentraler Aufbauwerkstoff eingesetzt.
WEICON

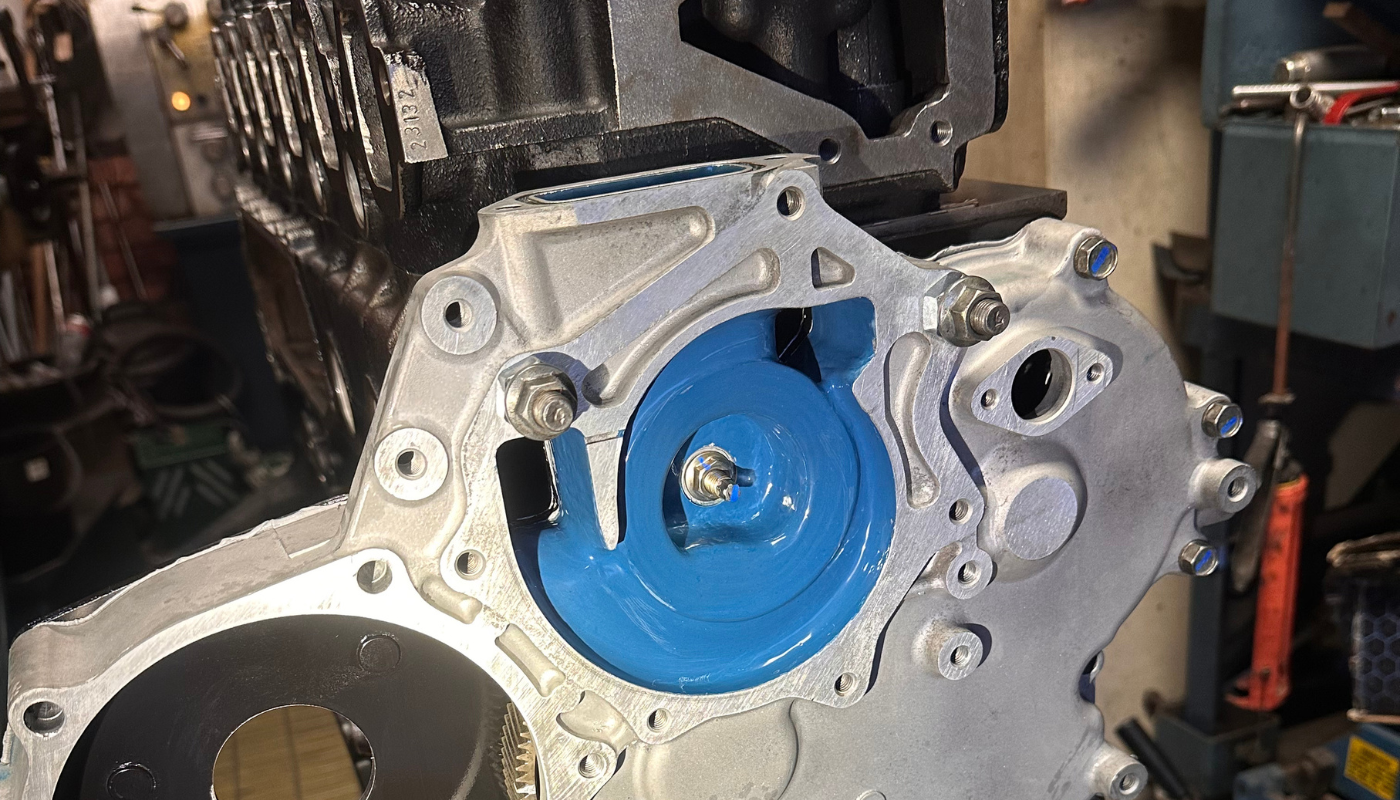

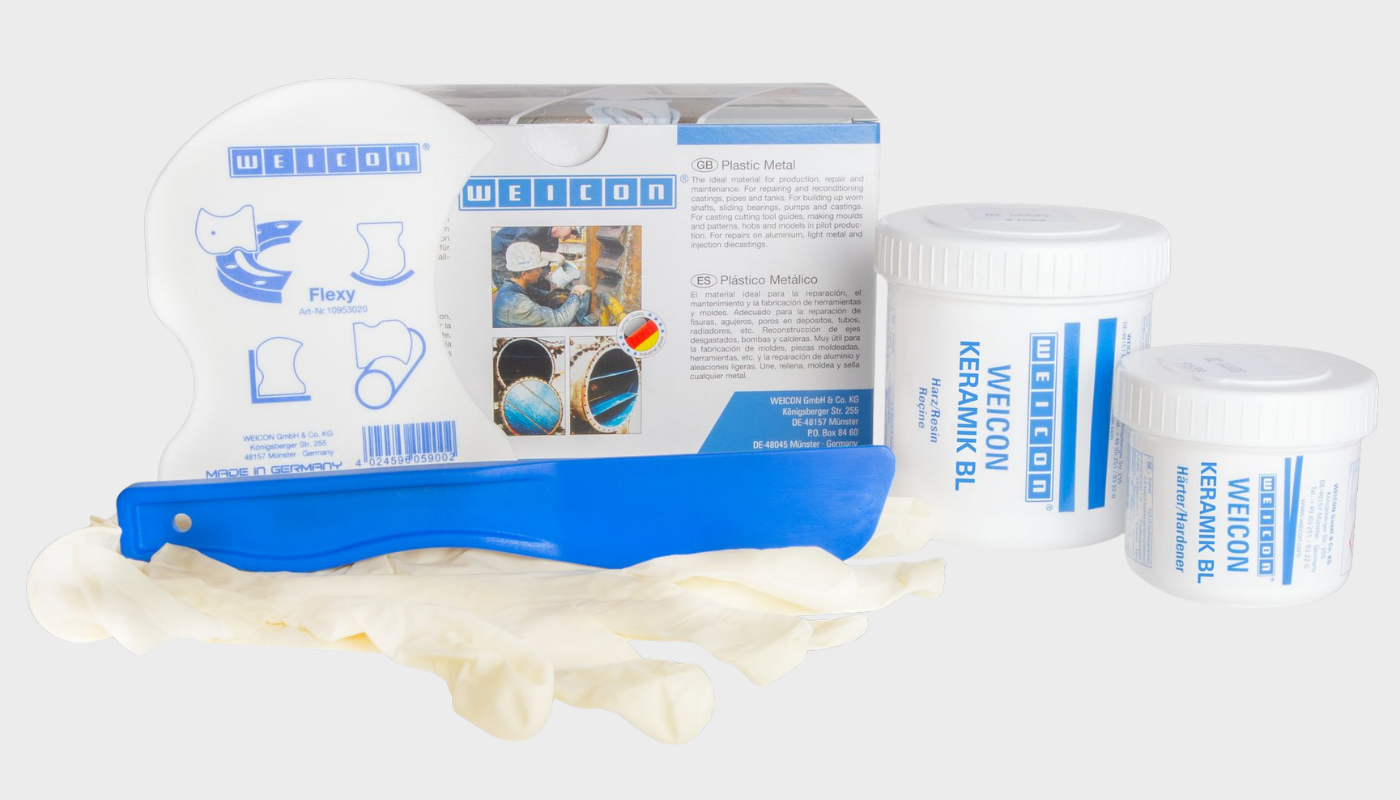

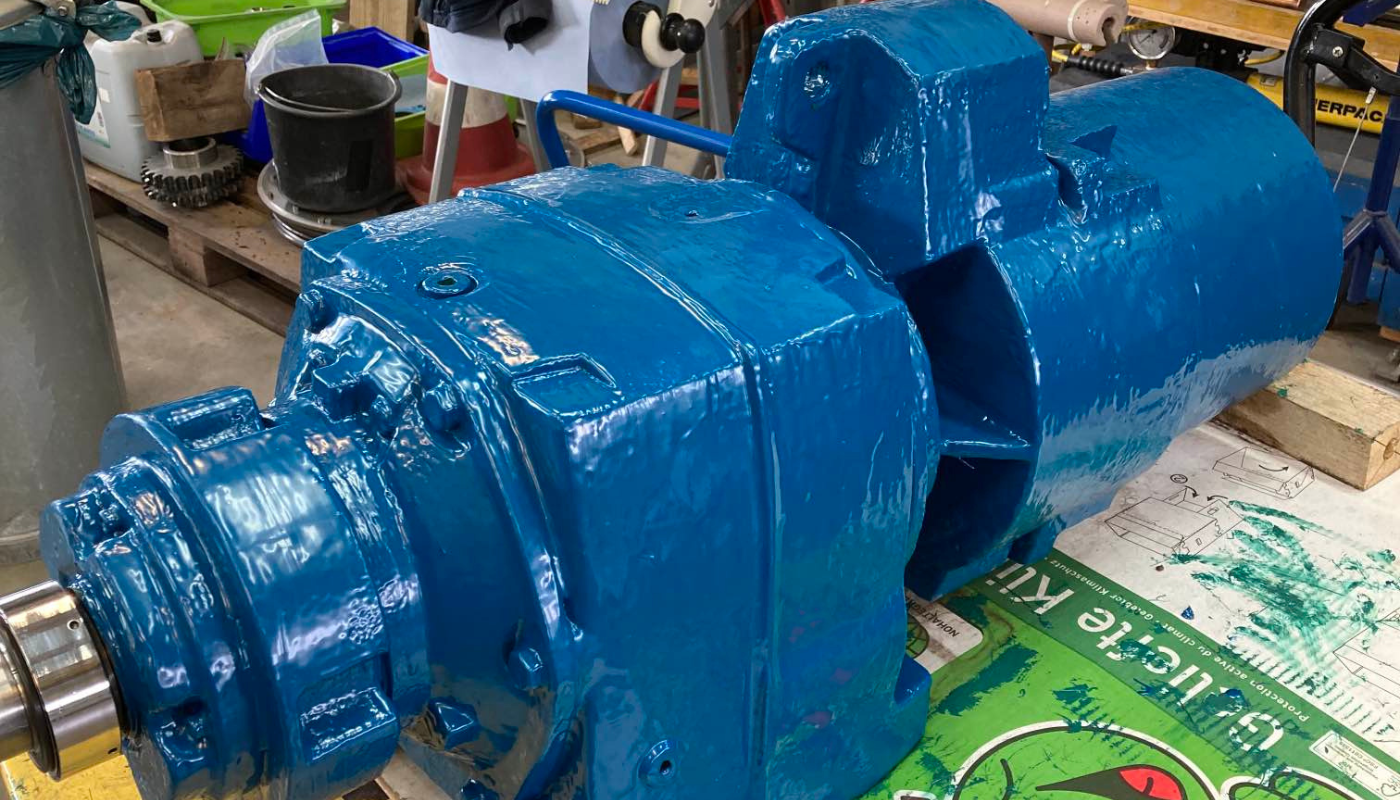

Keramik BL

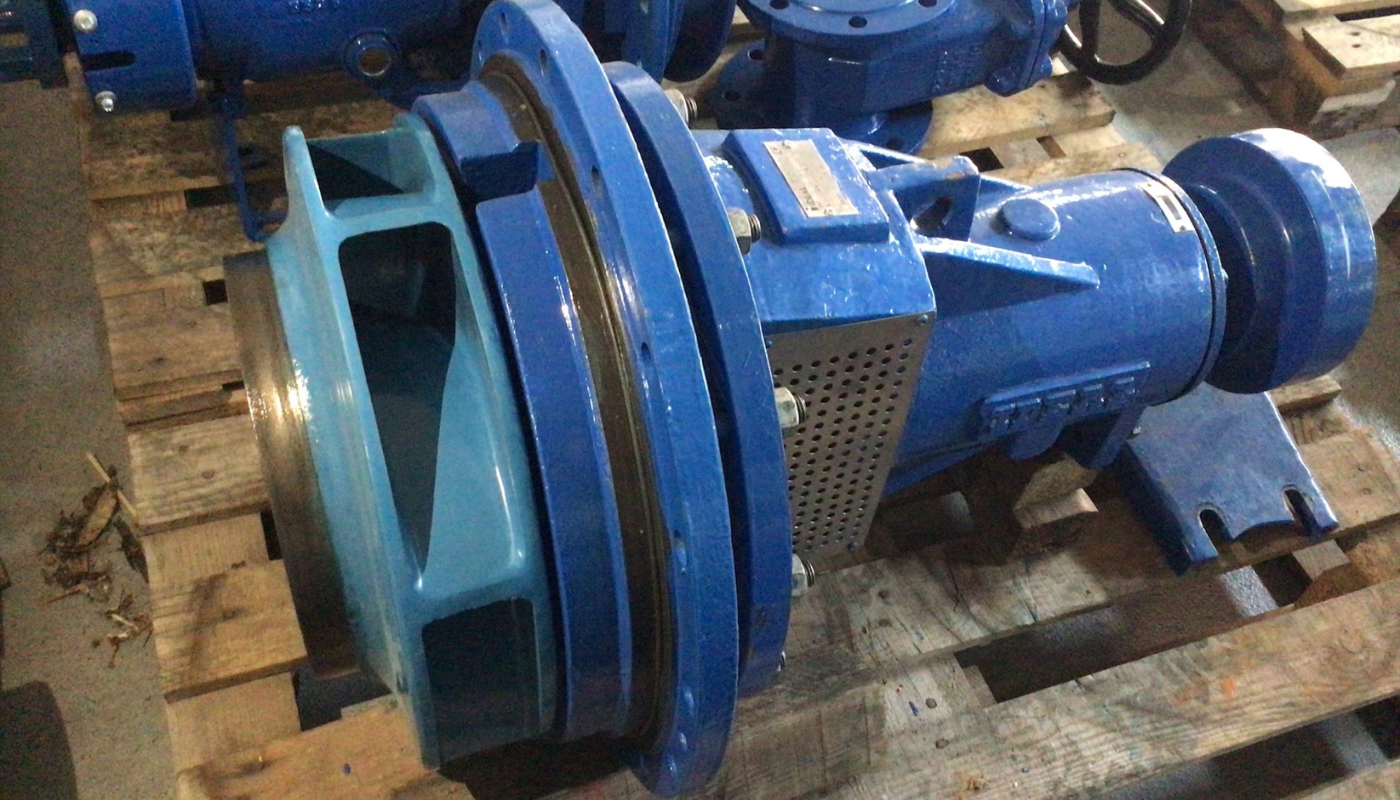

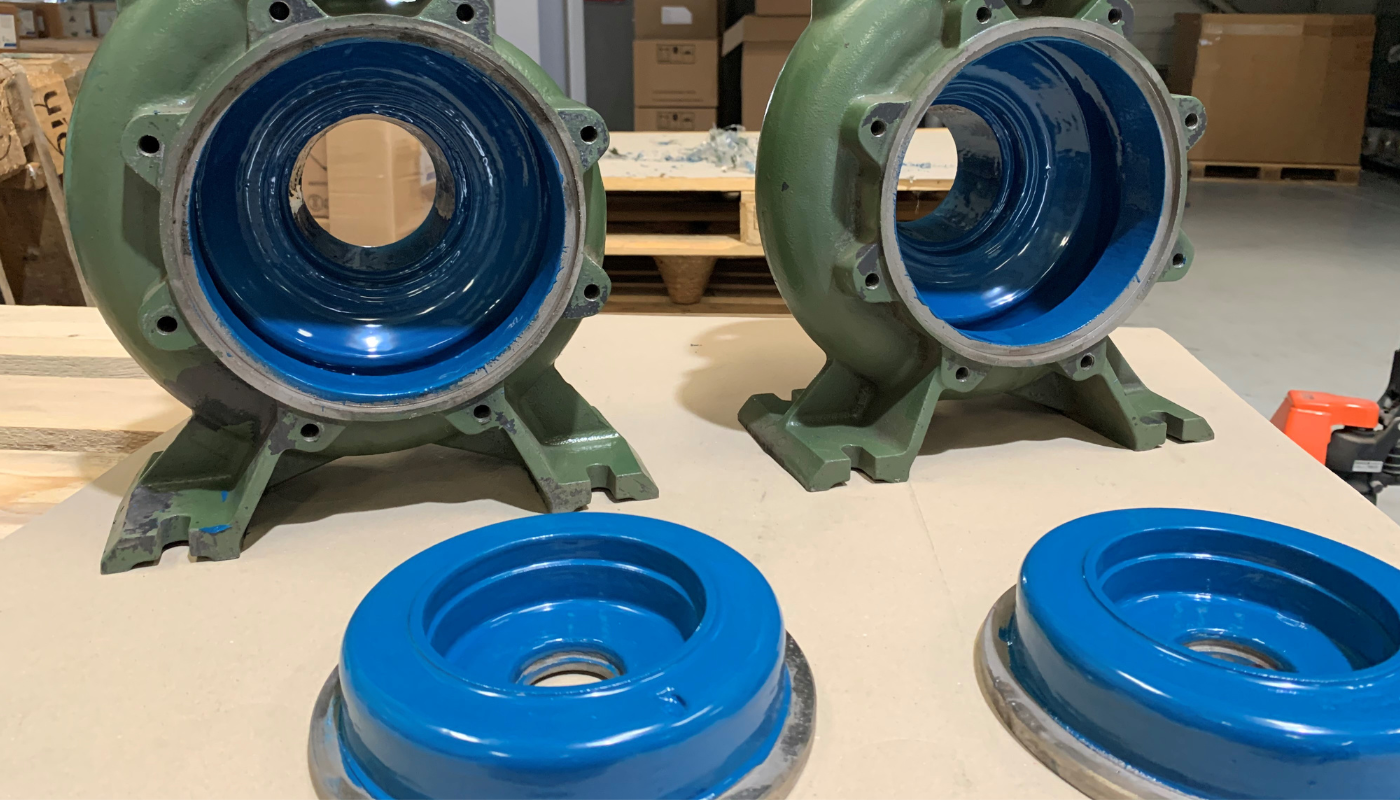

Für verschleißfeste Endbeschichtungen an Pumpeninnenflächen und instand gesetzten Bauteilen. Geeignet, wenn Abrasionsschutz, Medienbeständigkeit und lange Standzeit im Vordergrund stehen.
WEICON

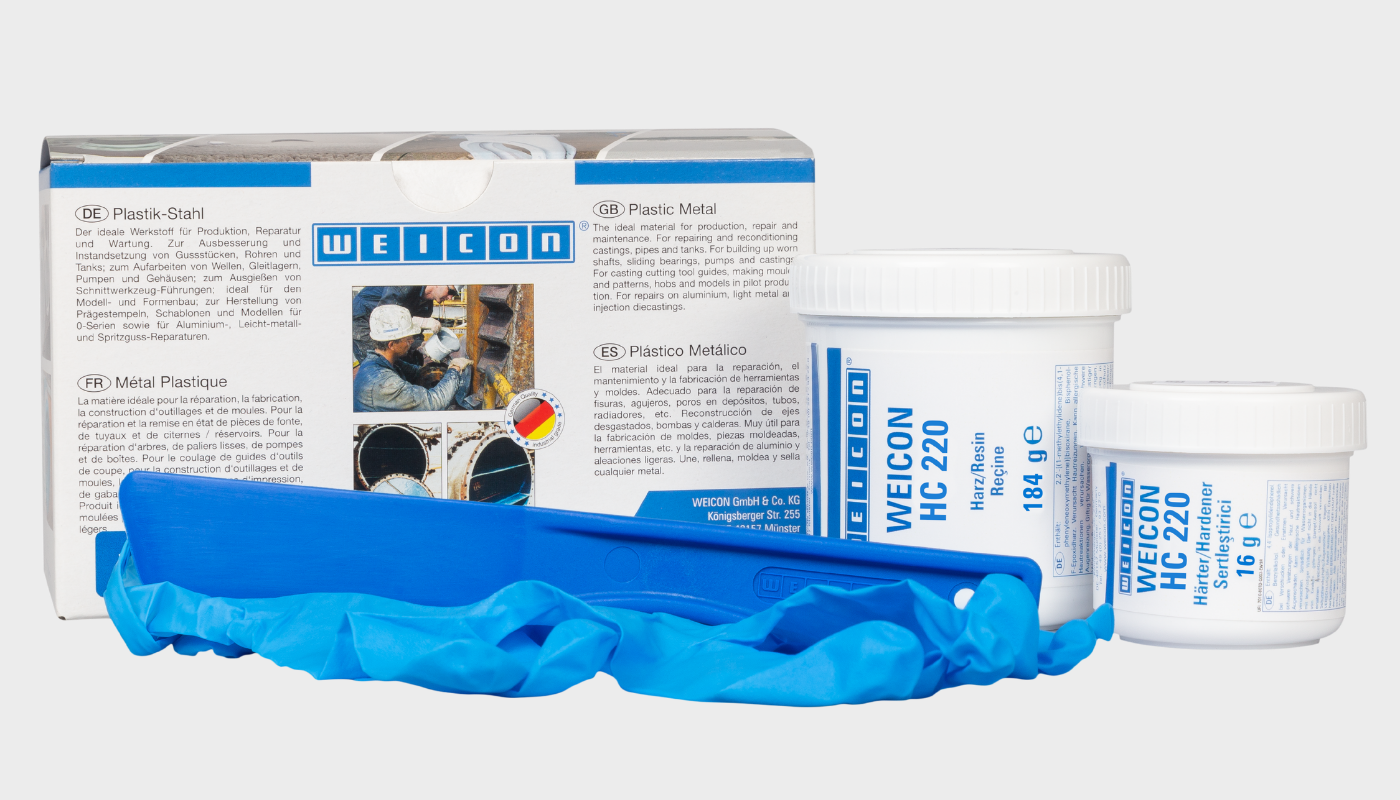

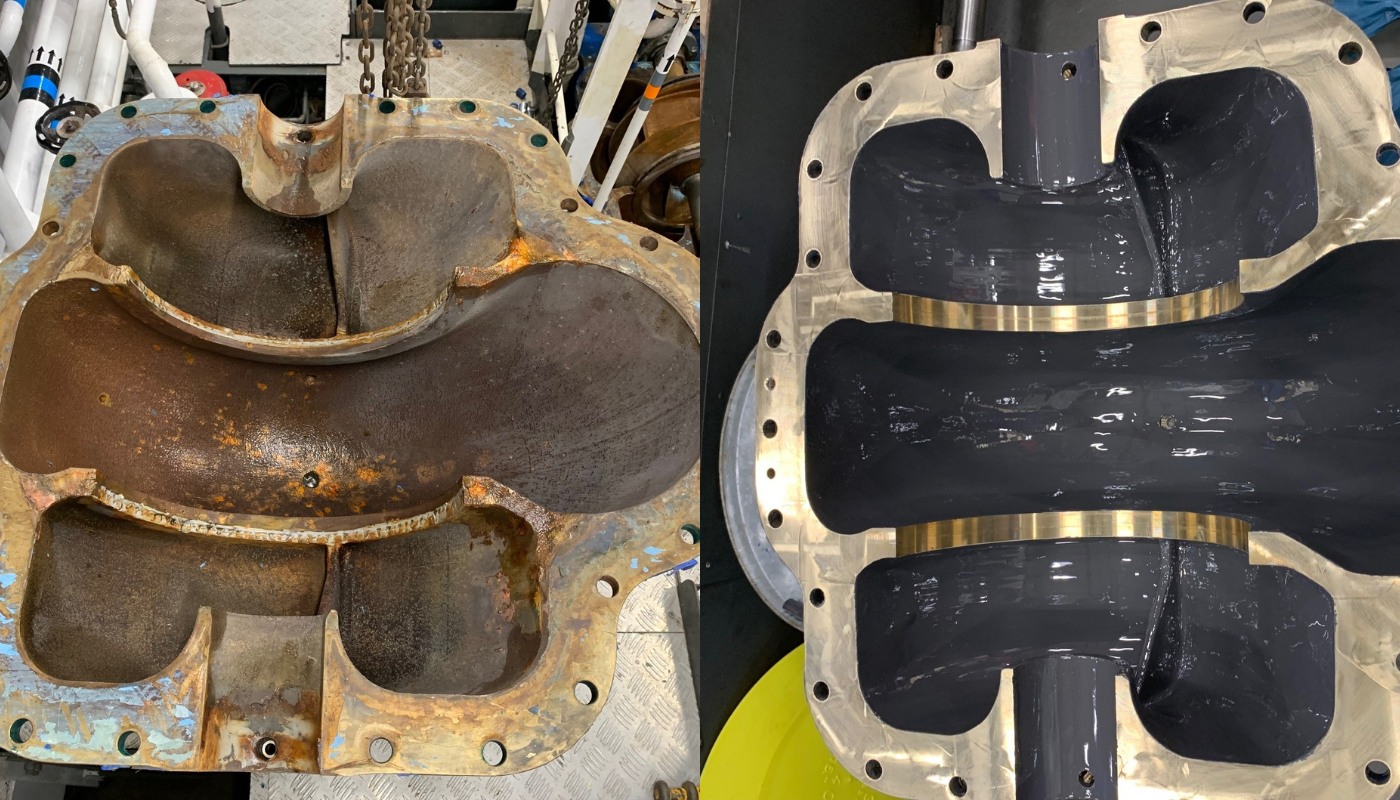

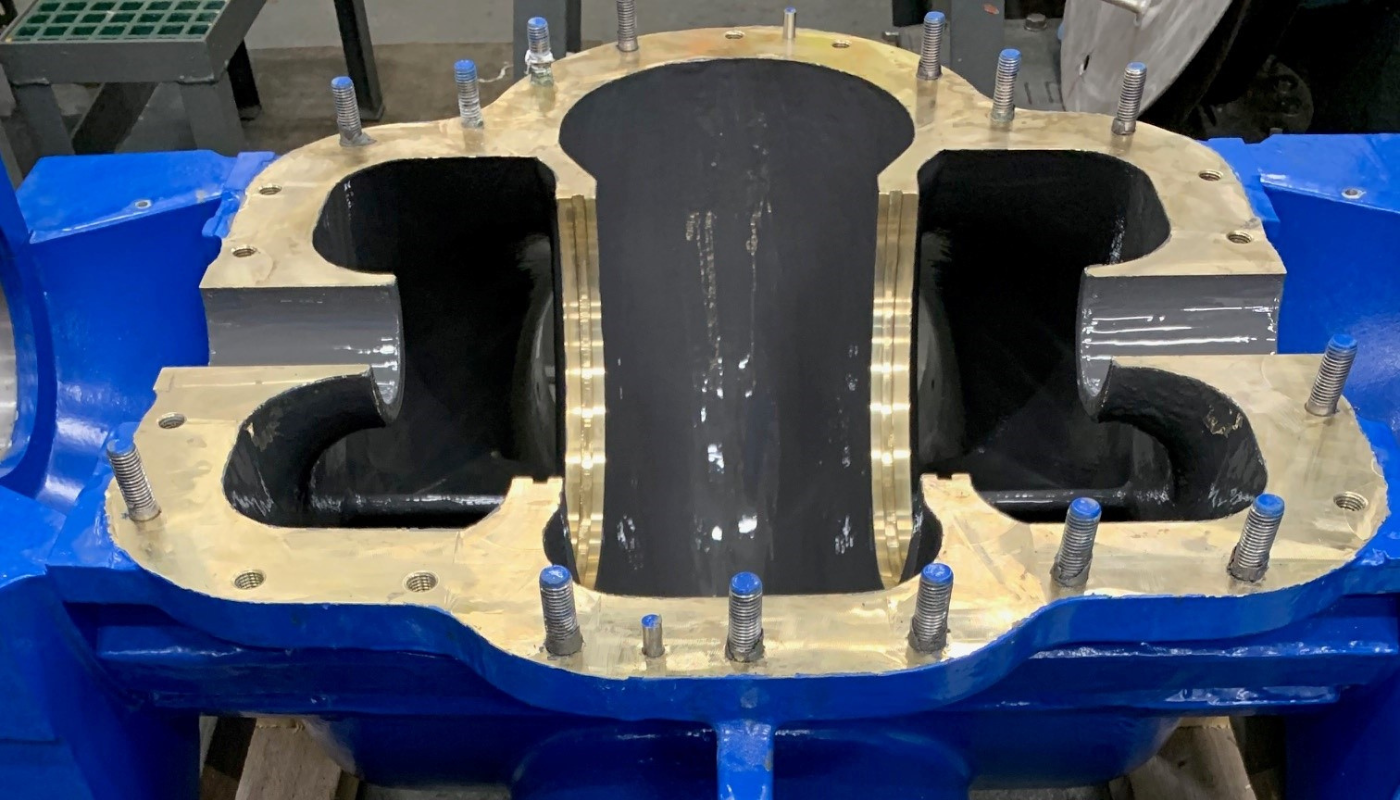

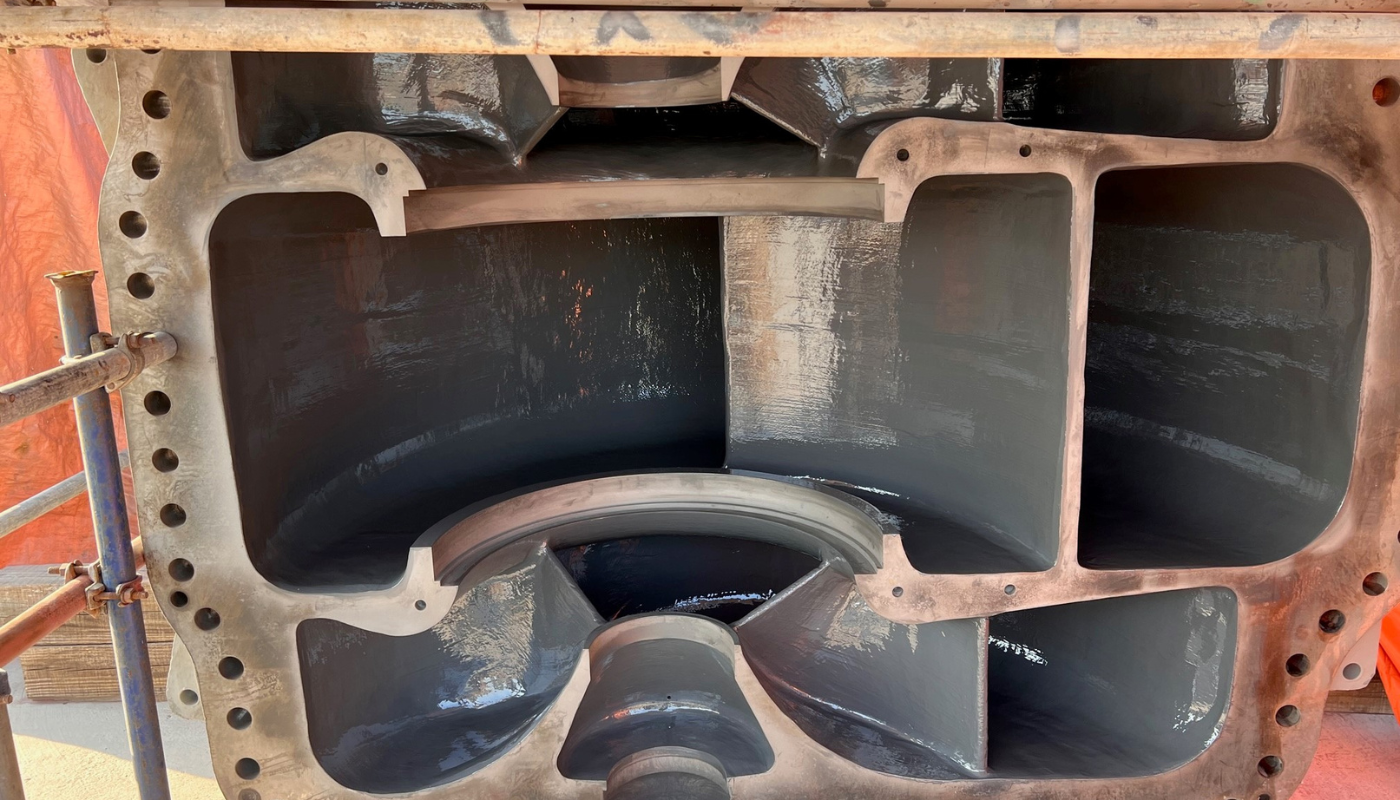

Keramik HC 220

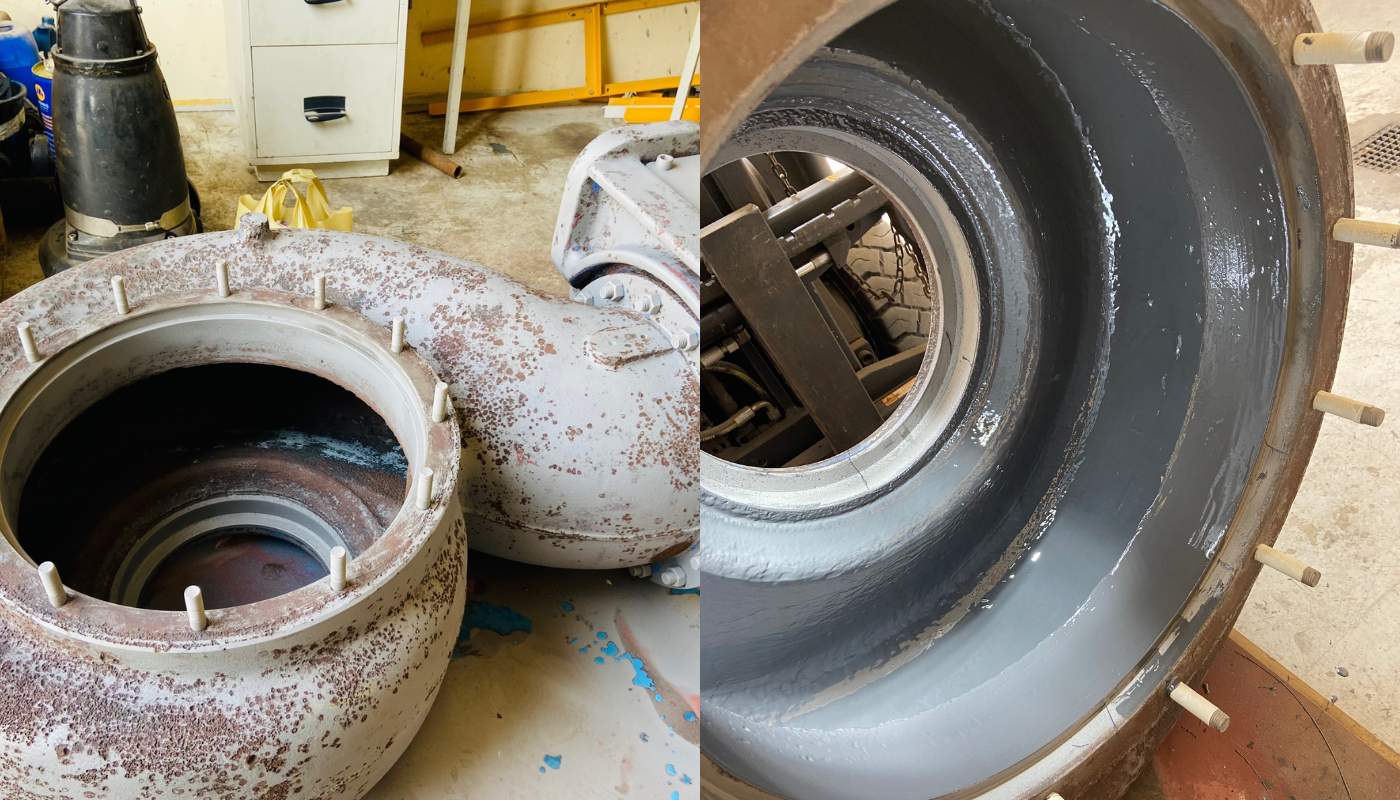

Für besonders hoch beanspruchte Pumpen und Anwendungen mit intensiver abrasiver Belastung. Eingesetzt wird es etwa in der Abwasserentsorgung sowie bei Jetpumpen für Sandaufschüttung.
WEICON

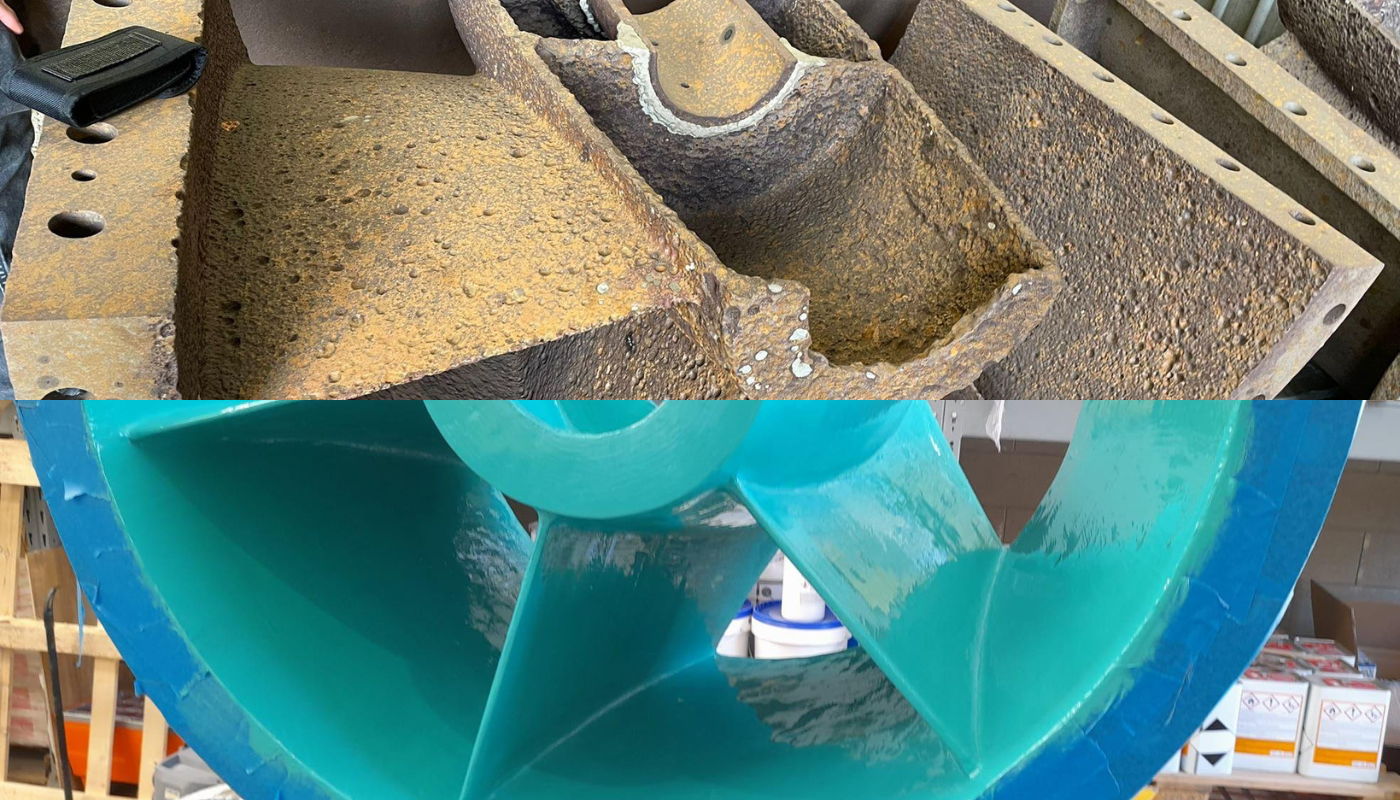

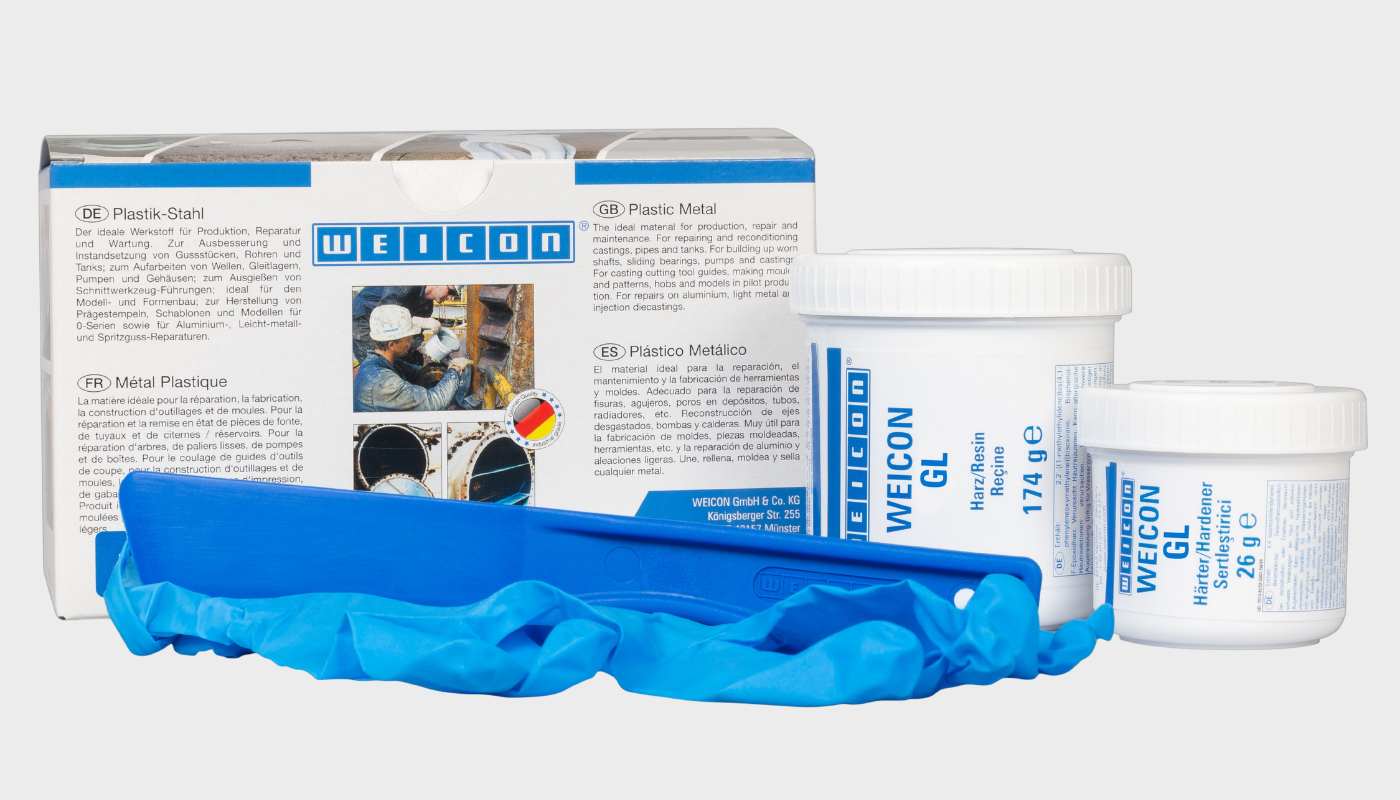

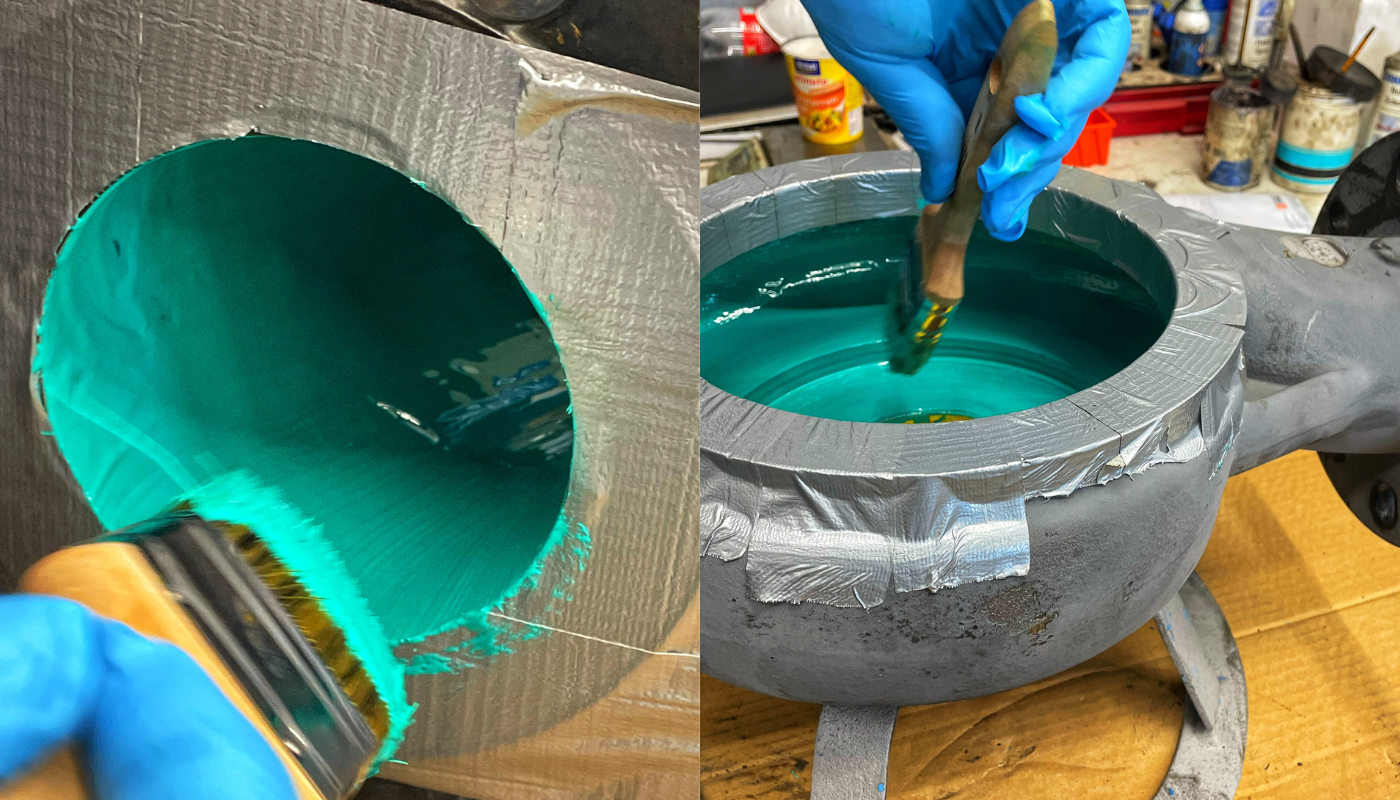

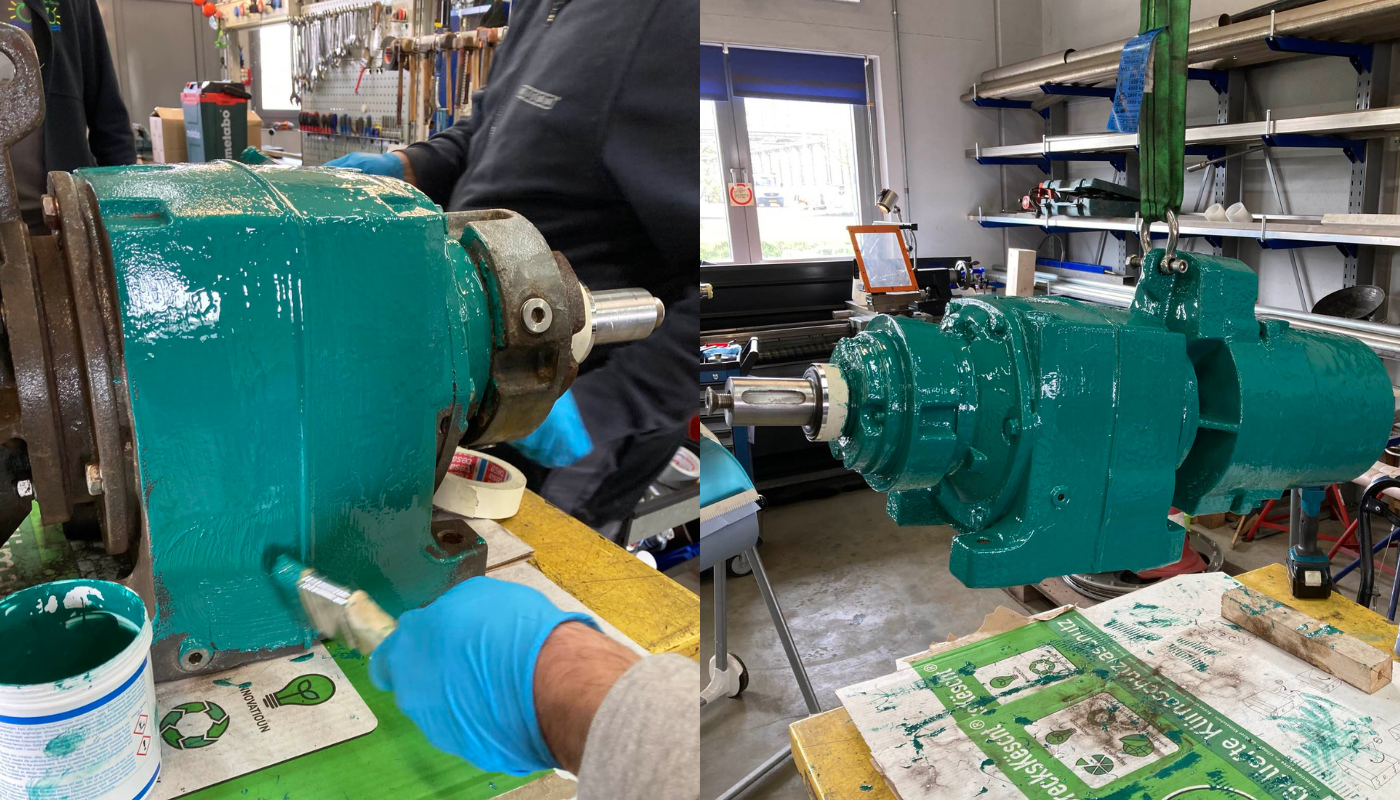

GL / GL-S
Für verschleißfeste Deckschichten und mehrschichtige Beschichtungssysteme mit visueller Kontrollfunktion. Die abweichenden Farbschichten unterstützen die Erkennung von Abnutzung.
WEICON

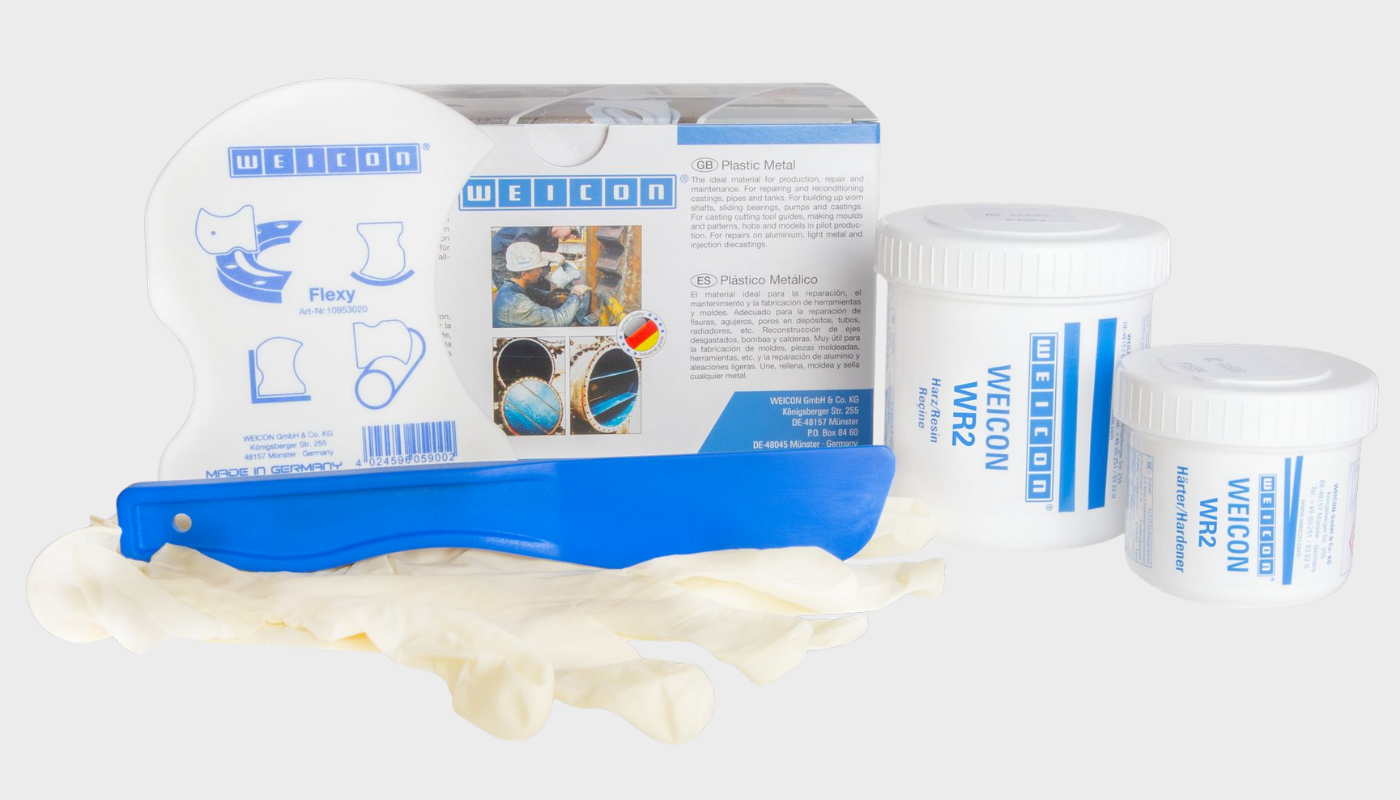

WR2
Für die Wiederherstellung von Konturen vor der Endbeschichtung, insbesondere in Anwendungen mit Sand-Wasser-Gemischen und starkem Verschleiß.
WEICON
A
Für den Ausgleich größerer Beschädigungen an stark erodierten Pumpenbauteilen, etwa bei beschädigtem Gusseisen.

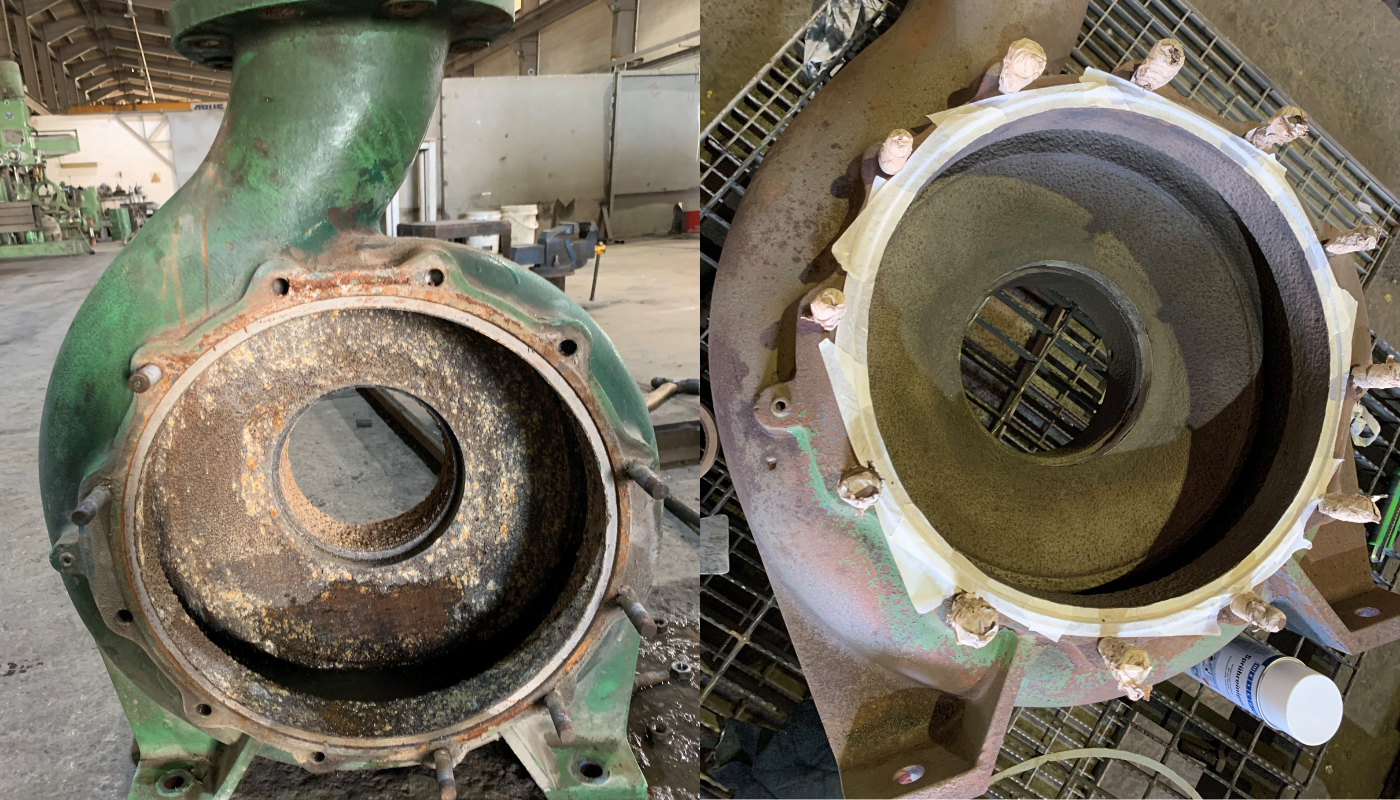

Industrielle Pumpeninstandsetzungen aus der ganzen Welt
Die folgenden Anwendungen zeigen, wie Pumpen repariert und Schutzbeschichtungen mit WEICON Produkten aufgetragen wurden. Dazu zählen die Vorbereitung der Oberflächen, der Aufbau beschädigter Bereiche sowie die Endbeschichtung zum Schutz vor Verschleiß, Korrosion und weiterer Beanspruchung.
Pumpenschaden bewerten. Reparatursystem festlegen. Stillstand minimieren.
Sie möchten wissen, welches WEICON 2K-Epoxidharz-System für Ihre Pumpen, deren Belastung und Schadensbild geeignet ist?
Wir unterstützen bei der Auswahl einer technisch und wirtschaftlich sinnvollen Reparaturlösung.
Häufig gestellte Fragen zum Thema Pumpenreparatur
Welche Schäden lassen sich an Pumpen instand setzen?
Typische Schäden sind Kavitation, Korrosion, Erosion, Materialverlust, beschädigte Konturen und ungleichmäßige Innenflächen. Diese können vorbereitet, aufgebaut und anschließend mit verschleißfesten Beschichtungen geschützt werden.
Warum sind keramisch gefüllte Epoxidharz-Beschichtungen für Pumpen interessant?
Sie verbessern die Abriebfestigkeit, schützen gegen Korrosion und Chemikalien, reduzieren Reibung und Verwirbelungen und verlängern die Nutzungsdauer beanspruchter Pumpenkomponenten.
Lohnt sich die Reparatur einer Pumpe statt eines Austausches?
In vielen Anwendungen ja, insbesondere wenn Funktion, Geometrie und Oberflächenschutz mit einem abgestimmten System wiederhergestellt werden können. Relevante Vorteile sind geringere Kosten, weniger Ausfallzeit, längere Standzeit und die Vermeidung einer Neuanschaffung.
Wie läuft eine Pumpenreparatur ab?
In der Regel beginnt die Reparatur mit der Oberflächenvorbereitung, häufig durch Sandstrahlen und anschließende Reinigung mit WEICON Sprühreiniger S. Danach werden beschädigte Bereiche aufgebaut oder egalisiert, zum Beispiel mit WEICON HB 300, WEICON A oder WEICON WR2. Je nach Anforderung folgt anschließend ein mehrschichtiger Systemaufbau mit WEICON GL / GL-S als Kontrollschicht sowie eine Endbeschichtung mit WEICON Keramik BL oder WEICON Keramik HC 220. Auf diese Weise lassen sich Funktion, Schutzwirkung und Standzeit der Pumpe gezielt wiederherstellen oder verbessern.
Für welche Materialien eignet sich eine Pumpenbeschichtung?
Eine Pumpenbeschichtung mit WEICON Epoxidharz-Systemen eignet sich für Metalle wie Stahl, Edelstahl, Aluminium, Messing und Bronze. Sie schützt Pumpengehäuse, Laufräder und ähnliche Bauteile zuverlässig vor Verschleiß, Korrosion und chemischer Belastung.
Wie lange hält die Pumpenbeschichtung?
Bei fachgerechter Verarbeitung hält eine WEICON Pumpenbeschichtung in der Regel mehrere Jahre. Die genaue Lebensdauer hängt jedoch vom Medium, der Temperatur sowie der mechanischen und chemischen Belastung ab.
